Camadas - armazenamento temporário com 1 trocador de calor

Tanque de armazenamento estratificado SPSR – Solução de armazenamento eficiente para sistemas de aquecimento, energia solar e combustíveis sólidos.

Visão geral do produto

O tanque de armazenamento de água quente estratificada SPSR é um tanque robusto, projetado para sistemas de aquecimento, sistemas solares térmicos e centrais de cogeração. Ele combina um design estável com tecnologia de estratificação integrada e um trocador de calor de tubos lisos soldados permanentemente, garantindo assim alta eficiência do sistema e estratificação confiável dos fluxos de retorno.

Construção e materiais

O tanque e o trocador de calor de tubos lisos são fabricados em aço S235JRG2 de alta qualidade, de acordo com as normas DIN 4753 e EN 12897. O interior não recebe tratamento, enquanto a parte externa é preparada com primer; o tanque assenta firmemente sobre um anel de base. O tanque foi projetado para uma pressão máxima de operação de 5 bar e possui duas entradas para resistências elétricas.

Tecnologia de camadas e permutadores de calor

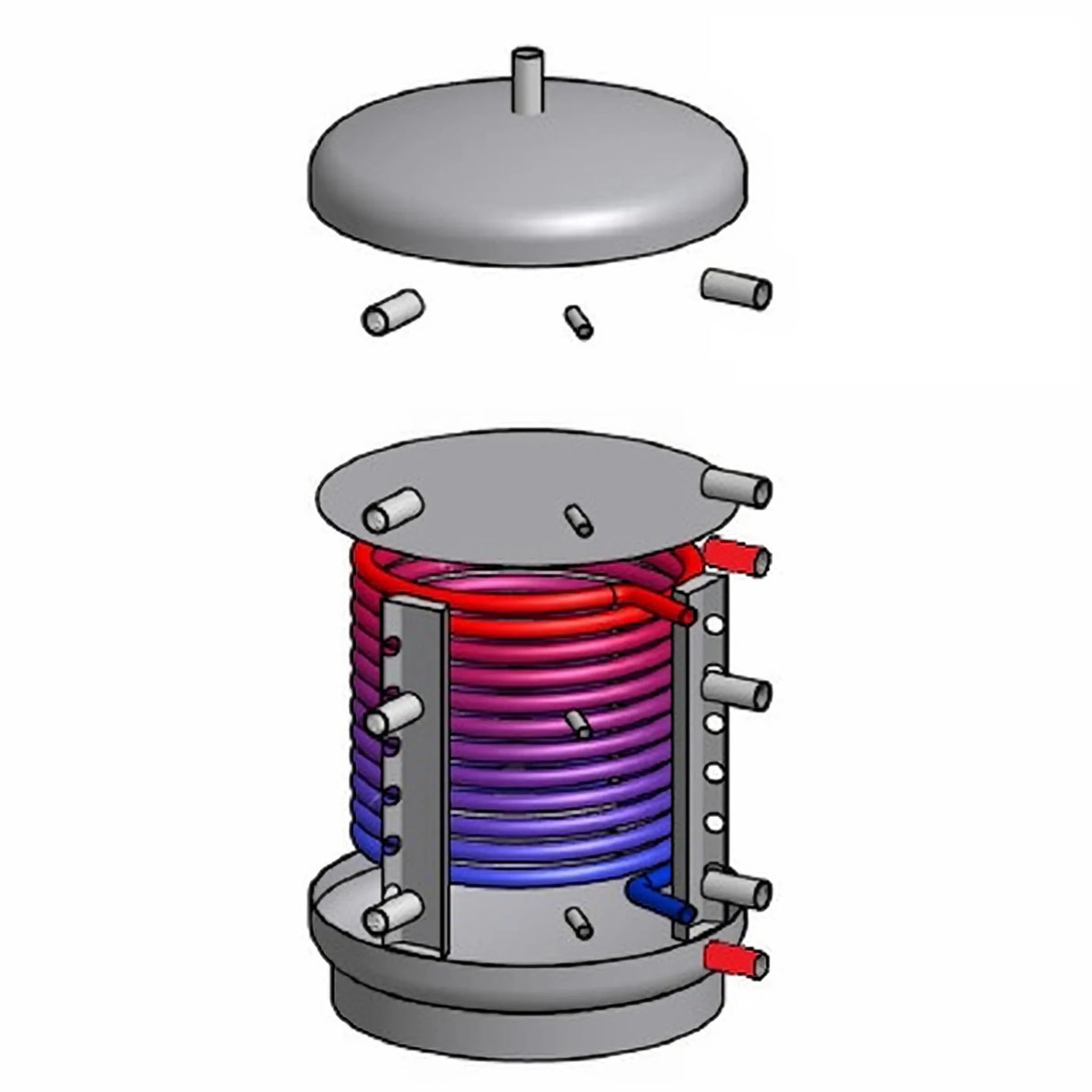

Para otimizar a estratificação, canais de estratificação são integrados ao tanque de armazenamento, e uma placa de estratificação é soldada a ele. Esses componentes reduzem a mistura e melhoram a estratificação da temperatura, aumentando assim a produção de calor utilizável. O trocador de calor de tubo liso, soldado permanentemente, garante uma troca de calor eficiente para os circuitos de aquecimento solar e térmico.

Conexões e facilidade de montagem

O arranjo de encaixe em ângulo de 90° simplifica a montagem e a conexão de múltiplos tanques de armazenamento. Isso permite layouts de sistema compactos e acoplamentos fáceis. A disposição das conexões e do anel de base simplifica ainda mais a instalação e a manutenção subsequente.

Opções de isolamento – EPS AirPor® cinza

O isolamento de espuma de poliestireno cinza EPS AirPor® está disponível em espessuras de 100 mm (classe de eficiência C) e 130 mm (classe de eficiência B). O isolamento combina EPS com uma camada adicional de lã e uma mistura de nanopartículas de grafite, que reduzem significativamente a perda de calor através do aumento da reflexão térmica.

Graças ao seu design leve e de encaixe preciso, o isolamento é rápido de instalar, mecanicamente robusto e 100% reciclável. A espessura total do isolamento, juntamente com o isolamento adicional na parte inferior e superior, garante uma economia de energia significativa durante o funcionamento.

Opção de isolamento – espuma de poliuretano super-rígida

O isolamento em espuma de poliuretano super-rígida de 150 mm de espessura (para tanques de armazenamento de 600 a 1000 litros) combina excelente desempenho de isolamento com um revestimento em poliestireno na cor RAL 9006 e uma fita de fixação para facilitar a instalação. Uma camada de fibra de poliéster de 10 mm evita perdas por convecção nas paredes do tanque, na tampa e nas juntas.

Com uma condutividade térmica de aproximadamente 0,023 W/mK e classe de eficiência A, este isolante oferece o melhor desempenho de isolamento da gama, sendo também reciclável e hipoalergénico.

Especificações técnicas e equipamentos

O SPSR está equipado com canais de estratificação, uma placa de estratificação e um permutador de calor de tubos lisos instalado permanentemente. Outras características incluem um interior bruto, exterior com acabamento primário, duas tomadas para elementos de aquecimento elétrico e um projeto para uma pressão de operação de até 5 bar.

Vantagens e áreas de aplicação

A combinação de tecnologia de estratificação direcionada, construção em aço de alta qualidade e isolamento eficaz aumenta a eficiência dos sistemas de aquecimento e reduz a perda de calor. As aplicações incluem sistemas de aquecimento, caldeiras a combustíveis sólidos, sistemas solares térmicos, centrais de cogeração e sistemas de energia combinada que dependem de uma estratificação de temperatura confiável.

Meio ambiente, segurança e normas

Os materiais utilizados são ecologicamente corretos e em grande parte recicláveis.Os materiais de isolamento atendem aos requisitos comuns de proteção contra incêndio (DIN 4102 B2) e aos requisitos de condutividade térmica de acordo com a norma DIN EN 12667, o que significa que a unidade de armazenamento atende a altos padrões de segurança e ambientais.

Seleção, instruções de montagem e assistência técnica.

Escolha a capacidade de armazenamento e a opção de isolamento adequadas às necessidades do seu sistema; a disposição padronizada das tomadas facilita a integração. Para um desempenho ideal, recomenda-se a instalação por pessoal qualificado e a consideração das configurações de conexão durante o planejamento do sistema.

Escopo da entrega

• Tanque de armazenamento estratificado com 1 trocador de calor à sua escolha.
• incluindo isolamento selecionado
• Conjunto & Instruções de operação
