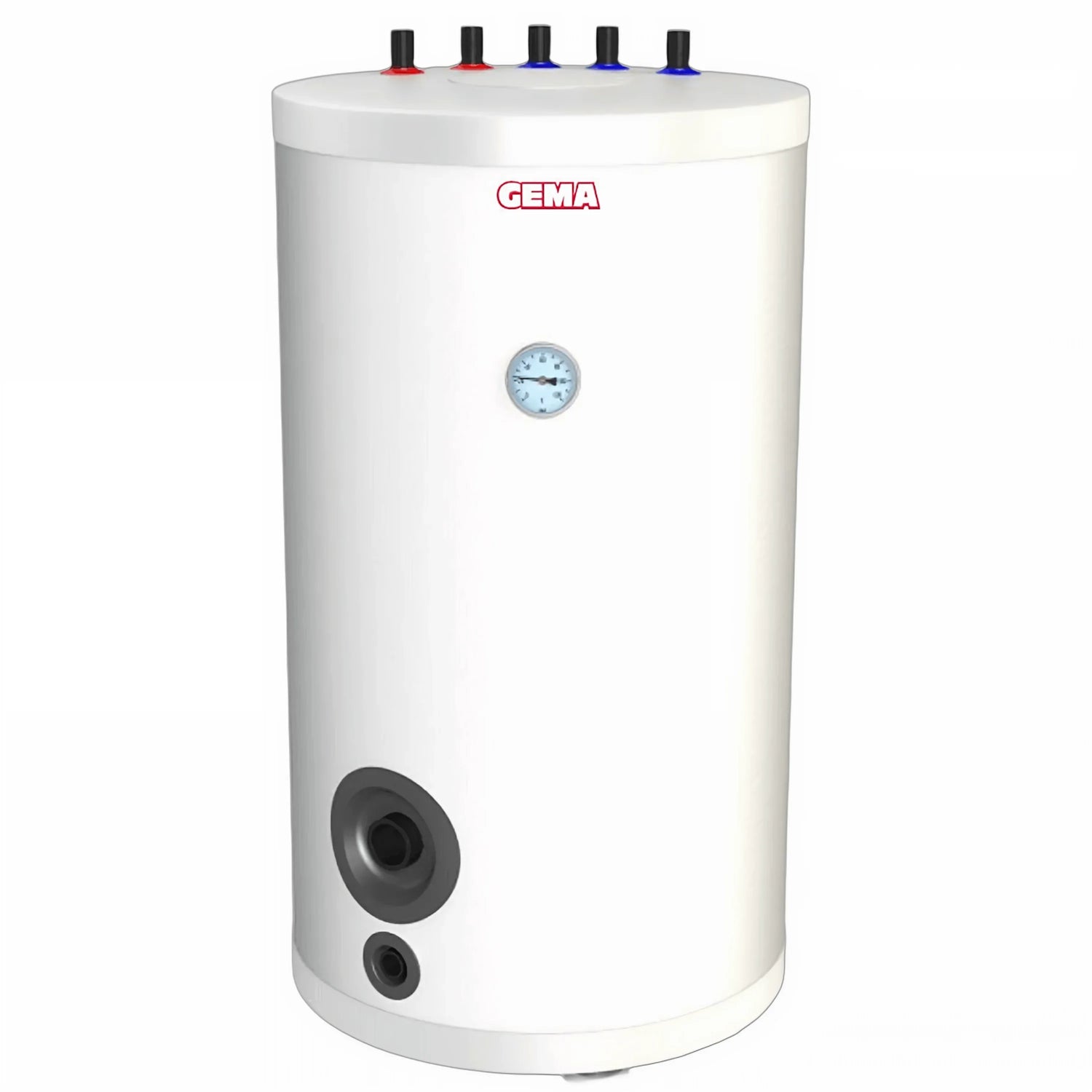

Zásobník teplej vody GEMA s 1 výmenníkom tepla (100 – 180 litrov)

Efektívny ohrev teplej vody

Zásobník teplej vody GEMA s integrovaným výmenníkom tepla ponúka centrálne riešenie pre bezpečný a efektívny ohrev úžitkovej vody. Vnútorná výmenníková jednotka využíva energiu zo solárneho termického systému alebo teplo z kotla, čím zabezpečuje konzistentne vysokú úroveň komfortu teplej vody.

Kombináciou s vaším fotovoltaickým systémom a voliteľným vykurovacím telesom môžete ešte viac zvýšiť svoj energetický výnos. Takto môžete využívať nezávislú a ekologickú prípravu teplej vody aj v dňoch s malým slnečným svitom.

Ochrana proti korózii a trvanlivosť

Pre dlhodobú a bezproblémovú prevádzku je vnútro nádrže potiahnuté vysoko kvalitným smaltom. Okrem toho veľkoryso dimenzovaná horčíková obetná anóda chráni kov pred koróziou a výrazne predlžuje jeho životnosť.

Pevná polyuretánová penová (PUR) izolácia minimalizuje tepelné straty a udržiava nízke náklady na energiu. Aj pri maximálnom skladovacom zaťažení až do 95 °C materiál funguje spoľahlivo a zachováva si svoj tvar.

Flexibilita a možnosti pripojenia

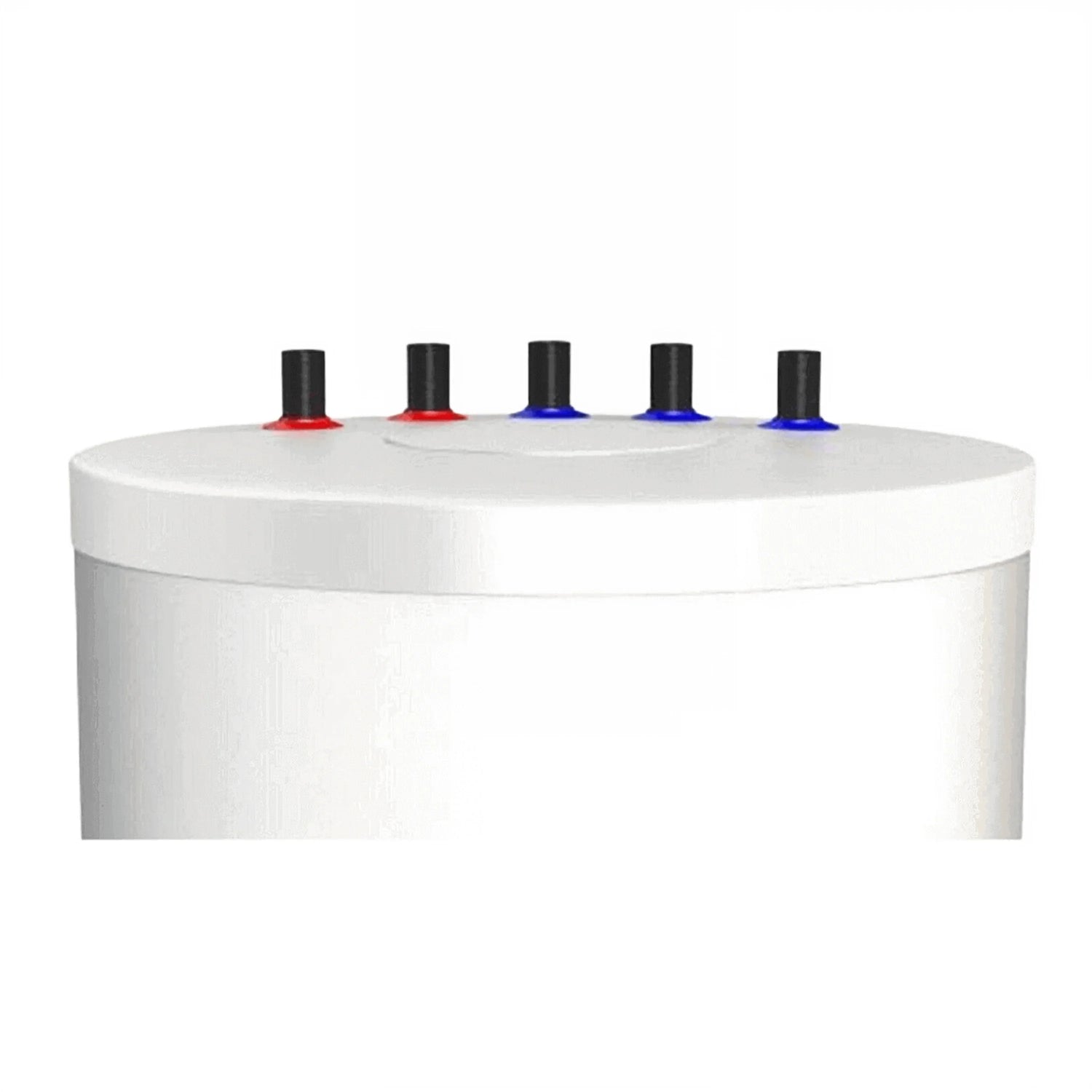

Zásobník teplej vody má všetky štandardné pripojenia: vykurovacie a vratné potrubie, prívod a vratné potrubie pitnej vody a cirkuláciu s vonkajším závitom ¾". Dodatočné pripojenie pre elektrický vykurovací článok 1 ½" je možné dodatočne namontovať na integráciu ďalších zdrojov tepla.

Tento systém je kompatibilný s kotlami na pevné palivo, drevo, pelety a kombinovanými kotlami, ako aj so solárnymi termickými systémami. Vďaka tomu je všestranný a flexibilne sa prispôsobuje existujúcim vykurovacím konceptom.

Technické údaje a modelové varianty

Objemy zásobníkov sa pohybujú od 100 do 180 litrov a spoľahlivo pokrývajú potreby teplej vody pre malé až stredne veľké domácnosti. V závislosti od modelu sa plocha výmenníka tepla pohybuje medzi 1,2 a 1,67 m² a objem výmenníka medzi 5,3 a 7,8 litrami.

Maximálny prevádzkový tlak pre zásobník a výmenník je 6 barov, s maximálnou teplotou 95 °C v zásobníku a 100 °C vo výmenníku. Tepelné straty sa pohybujú medzi 28 a 42 wattmi v závislosti od objemu.

Rozmery a hmotnosti:

– 100 litrov: Ø 625 × 770 mm, prázdny 64 kg
– 120 litrov: Ø 565 × 1045 mm, prázdny 71 kg
– 150 litrov: Ø 625 × 980 mm, prázdny 76 kg
– 180 litrov: Ø 715 × 1030 mm, prázdny 88 kg

Dodatočne montovateľný elektrický vykurovací článok

Pre dodatočné požiadavky na teplo je možné nainštalovať vykurovacie teleso s výkonom 1,5 kW, 2,0 kW alebo 3,0 kW. Všetky verzie sú vybavené regulátorom teploty (23 – 75 °C), bezpečnostným obmedzovačom (85 °C) a pracujú s krytím IP44.

Elektricky izolovaná konštrukcia s plastovým krytom a teplotne stabilizovanou zliatinou (zliatina 825) zaručuje vysokú ochranu proti korózii. Vykurovacie telesá sú napájané jednofázovým prúdom (230 V/16 A) a poskytujú flexibilnú oporu podľa potreby.

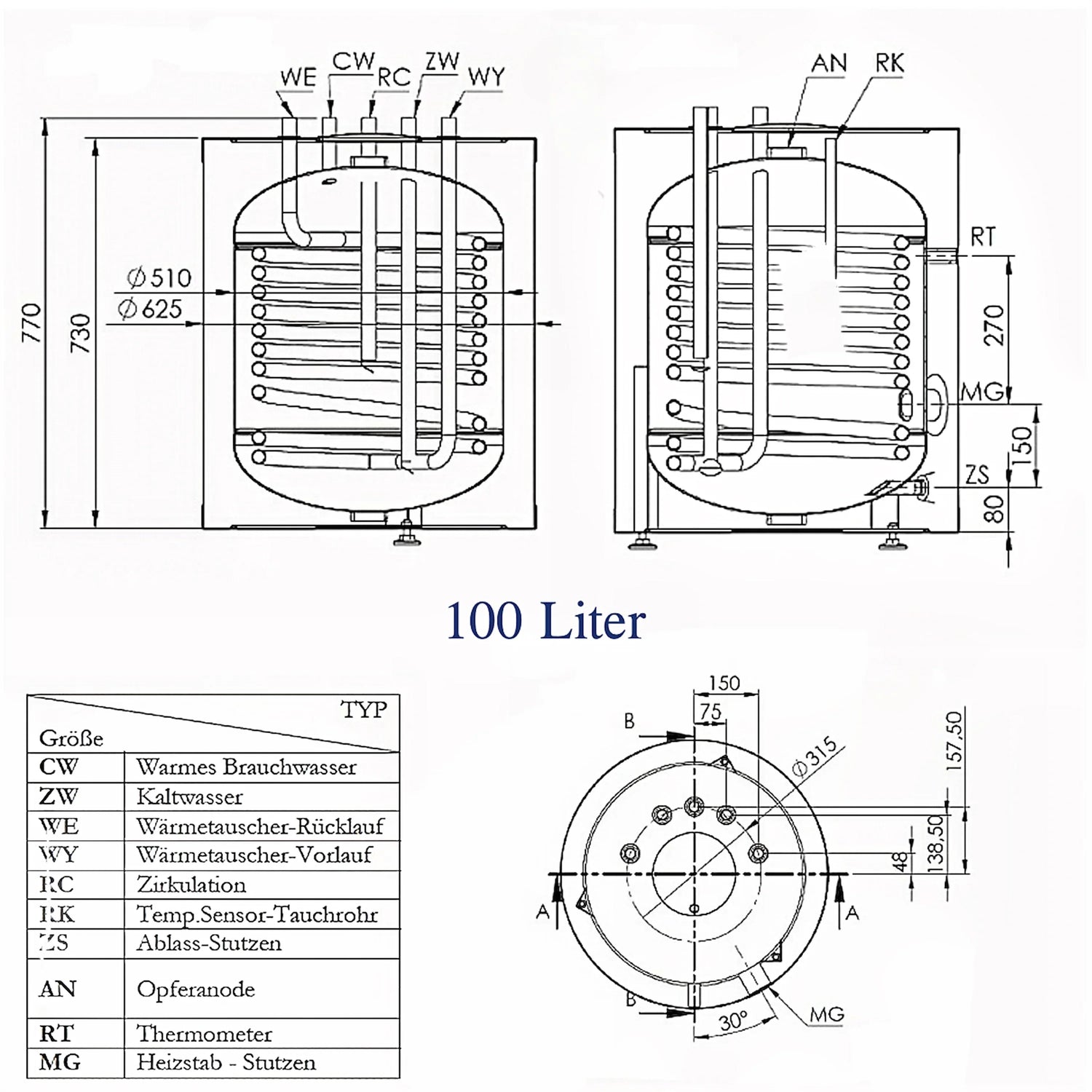

Technické údaje 100-litrová zásobníková nádrž

• Objem: 100 litrov
• Plocha výmenníka tepla: 1,2 m²
• Objem výmenníka tepla: 5,27 litra
• Pripojenie prívodu a spiatočky vykurovania: 3/4" AG
• Pripojenie prívodu a spiatočky úžitkovej vody: 3/4" AG
• Pripojenie cirkulácie: 3/4" AG
• Pripojenie horčíkovej anódy: 1 1/4" IG
• Pripojenie elektrického kúrenia: 1 1/2" IG
• Tepelná izolácia: polyuretánová pena (PUR)
• Maximálna prevádzková teplota pri skladovaní 95 °C
• Max. prevádzkový tlak zásobníka/výmenníka tepla: 6 barov
• Max.Prevádzková teplota výmenníka tepla 100 °C

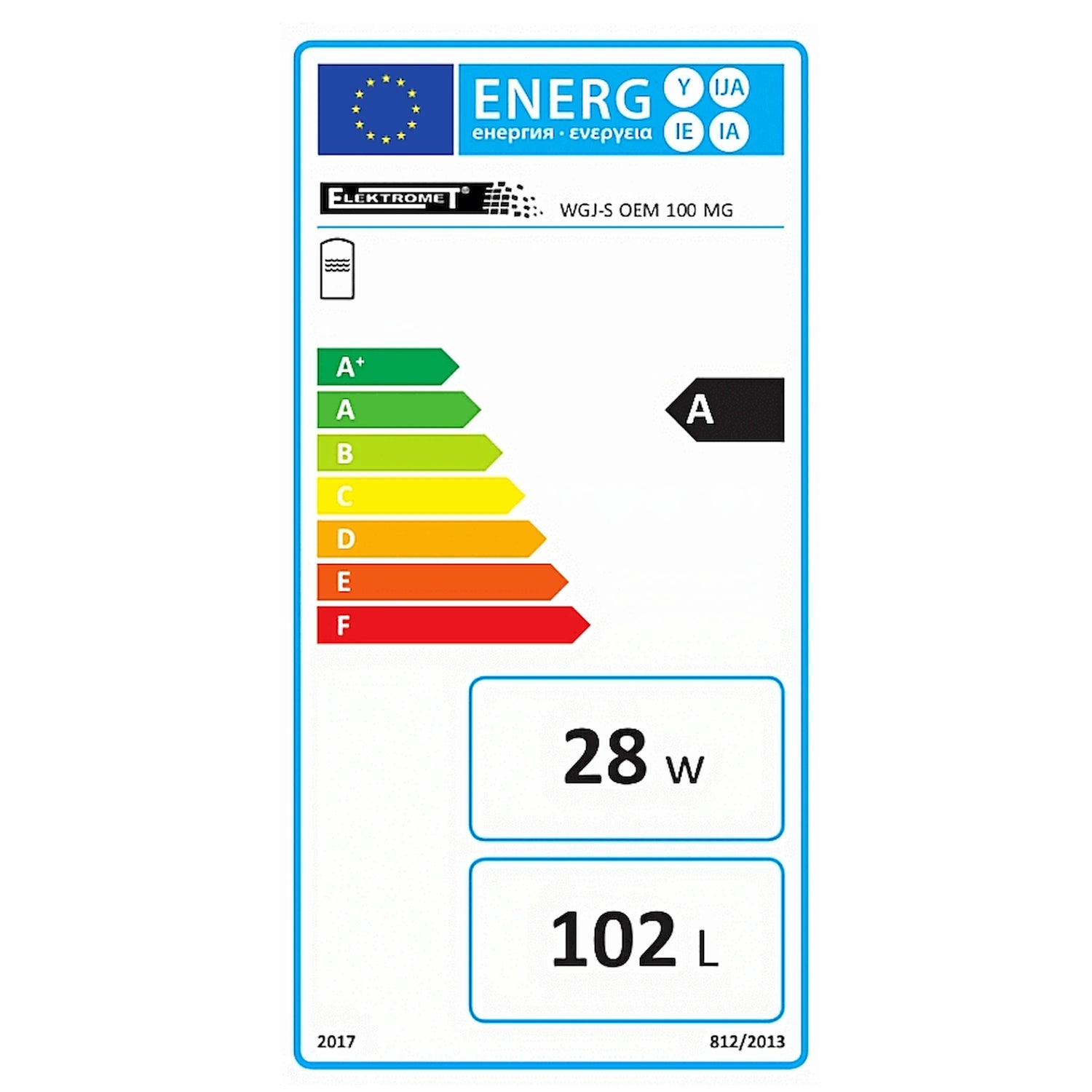

• Strata: 28 wattov
• Rozmery s izoláciou (priemer x výška): 625 x 770 mm
• Hmotnosť (prázdna): 64 kg

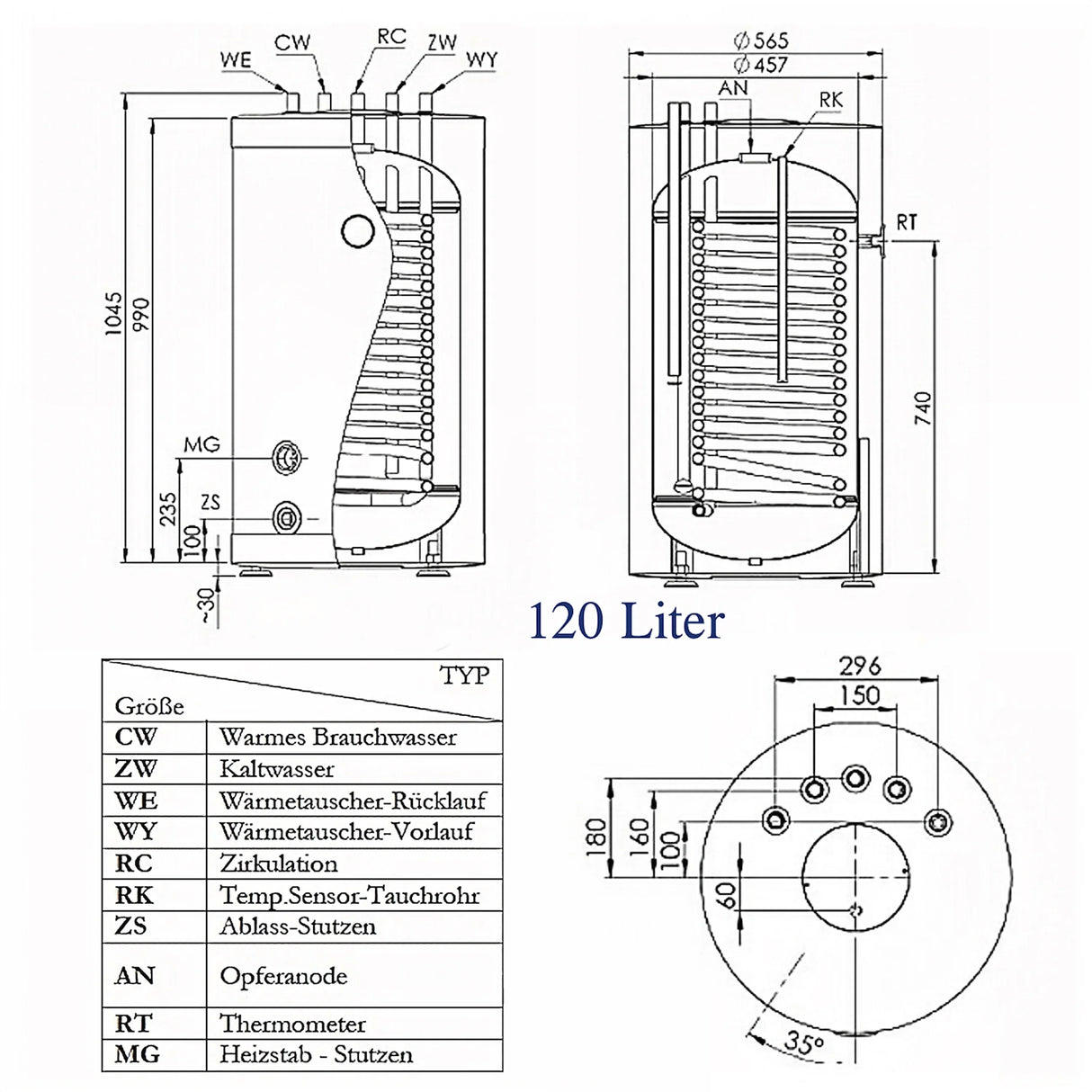

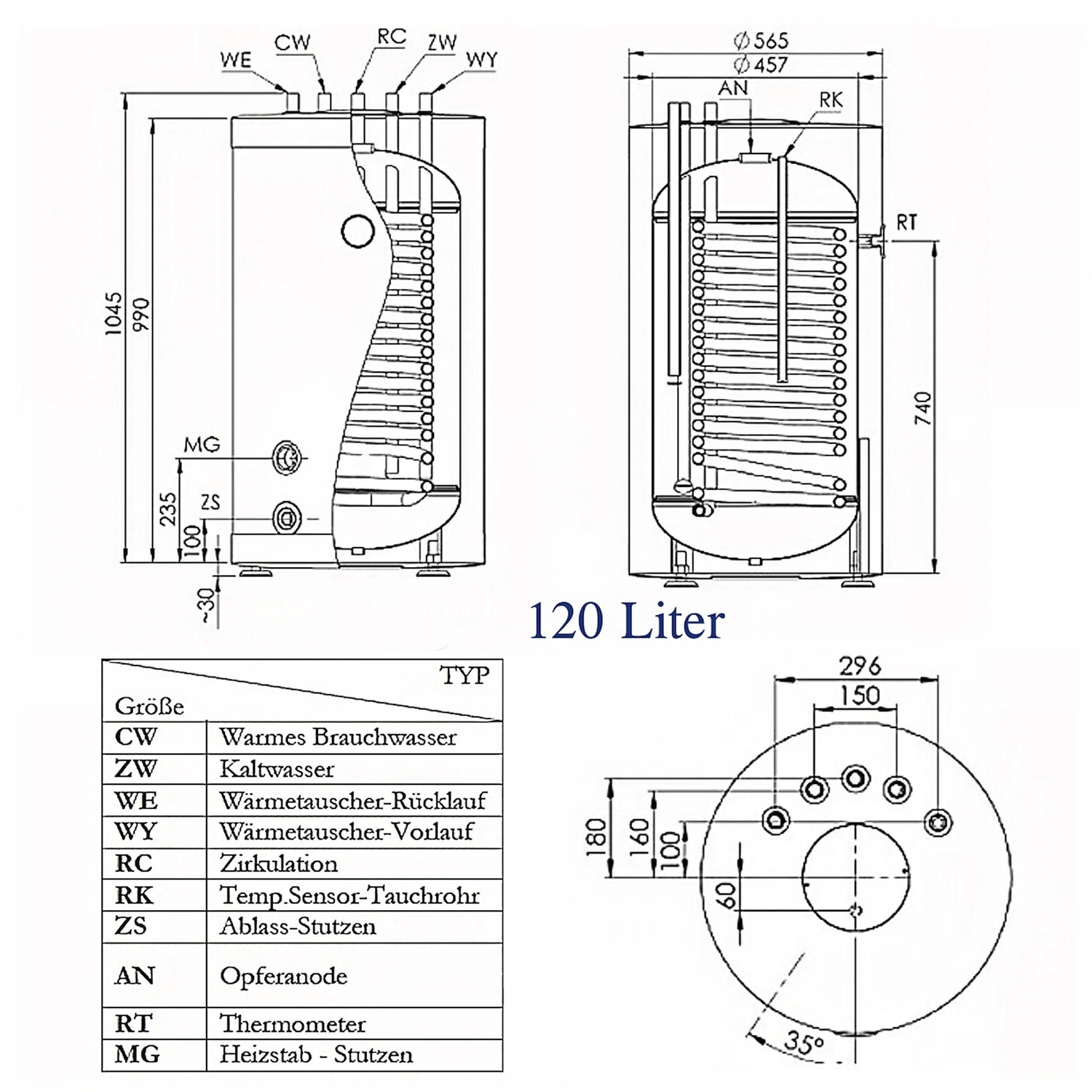

Technické údaje 120 litrov

• Objem: 120 litrov
• Plocha výmenníka tepla: 1,4 m²
• Objem výmenníka tepla: 6,1 litra
• Pripojenie prívodu a spiatočky vykurovania: 3/4" AG
• Pripojenie prívodu a spiatočky úžitkovej vody: 3/4" AG
• Pripojenie cirkulácie: 3/4" AG
• Pripojenie horčíkovej anódy: 1 1/4" IG
• Pripojenie elektrického kúrenia: 1 1/2" IG
• Tepelná izolácia: polyuretánová pena (PUR)
• Maximálna prevádzková teplota pri skladovaní 95 °C
• Max. prevádzkový tlak zásobníka/výmenníka tepla: 6 barov
• Maximálna prevádzková teplota výmenníka tepla 100 °C
• Strata: 32 wattov
• Rozmery s izoláciou (priemer x výška): 565 x 1045 mm
• Hmotnosť (prázdna): 71 kg

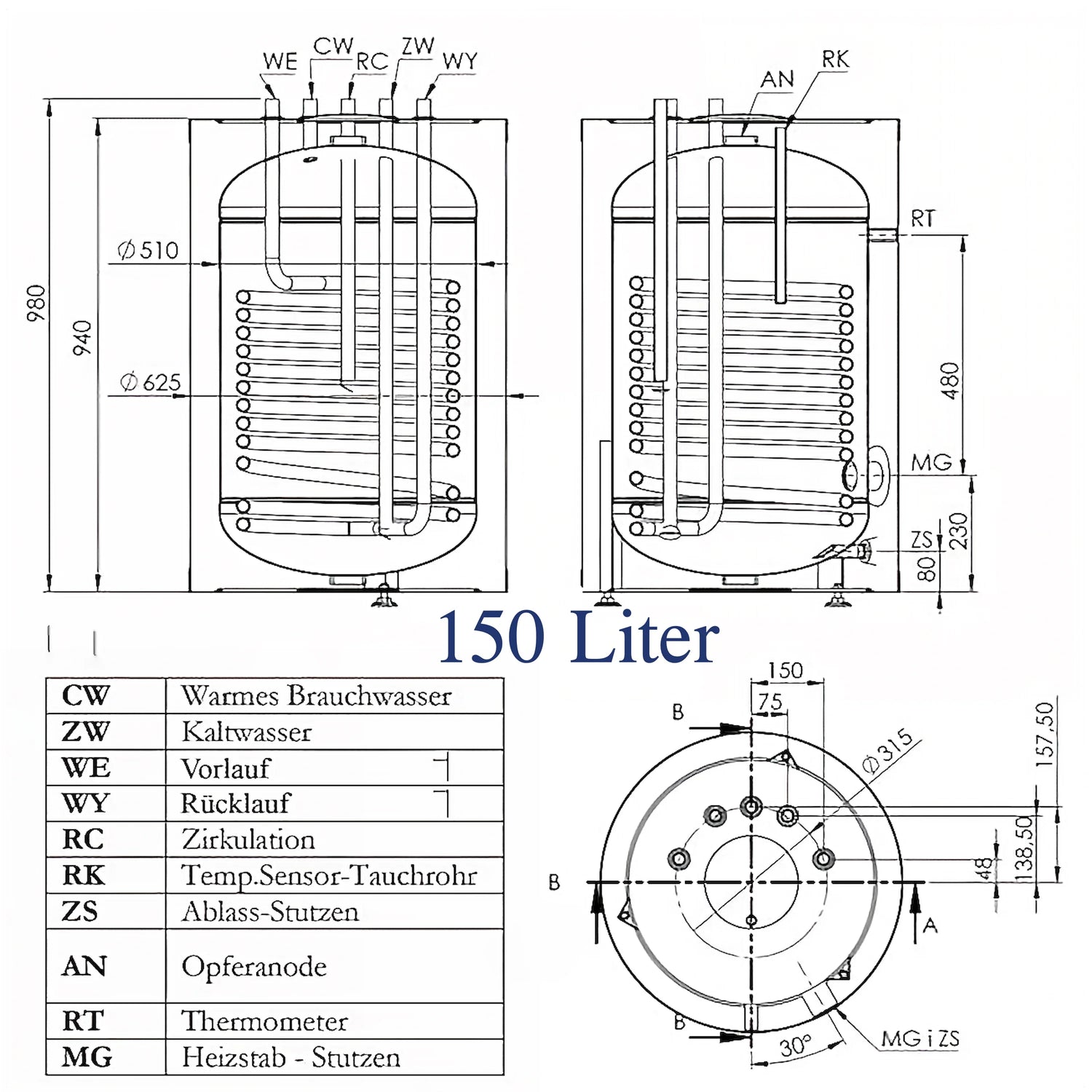

Technické údaje 150 litrov

• objem150 litrov
• Plocha výmenníka tepla: 1,4 m²
• Objem výmenníka tepla: 6,1 litra
• Pripojenie prívodu a spiatočky vykurovania: 3/4" AG
• Pripojenie prívodu a spiatočky úžitkovej vody: 3/4" AG
• Pripojenie cirkulácie: 3/4" AG
• Pripojenie horčíkovej anódy: 1 1/4" IG
• Pripojenie elektrického kúrenia: 1 1/2" IG
• Tepelná izolácia: polyuretánová pena (PUR)
• Maximálna prevádzková teplota pri skladovaní 95 °C
• Max. prevádzkový tlak zásobníka/výmenníka tepla: 6 barov
• Maximálna prevádzková teplota výmenníka tepla 100 °C
• Strata: 36 wattov
• Vnútorný priemer zásobníka: 510 mm
• Rozmery s izoláciou (priemer x výška): 625 x 980 mm
• Hmotnosť (prázdna): 76 kg

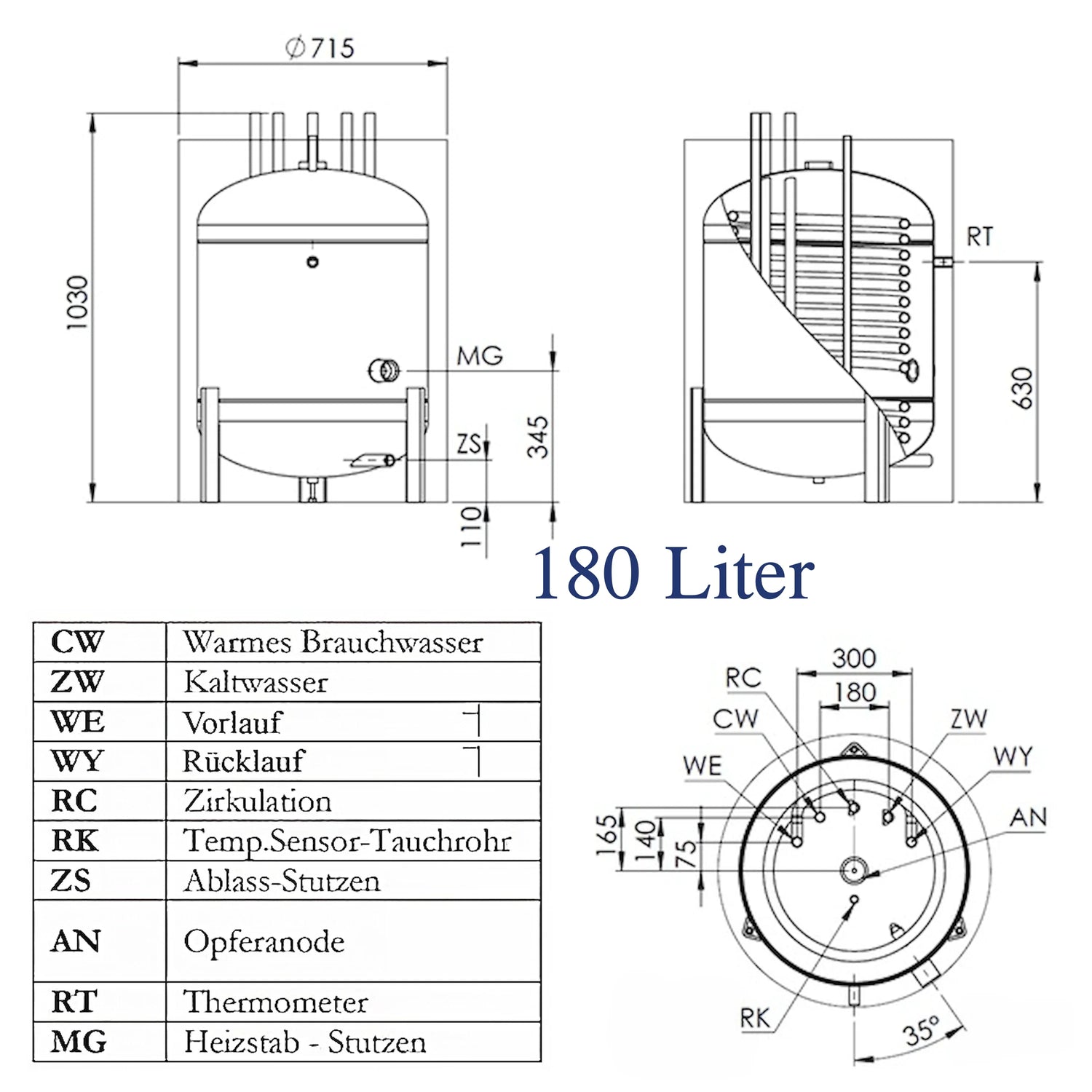

Technické údaje 180 litrov

• Objem: 183 litrov
• Plocha výmenníka tepla: 1,67 m²
• Objem výmenníka tepla: 7,8 litra
• Pripojenie prívodu a spiatočky vykurovania: 3/4" AG
• Pripojenie prívodu a spiatočky úžitkovej vody: 3/4" AG
• Pripojenie cirkulácie: 3/4" AG
• Pripojenie horčíkovej anódy: 1 1/4" IG
• Pripojenie elektrického kúrenia: 1 1/2" IG
• Tepelná izolácia: polyuretánová pena (PUR)
• Maximálna prevádzková teplota pri skladovaní 95 °C
• Max. prevádzkový tlak zásobníka/výmenníka tepla: 6 barov
• Maximálna prevádzková teplota výmenníka tepla 100 °C
• Strata: 42 wattov
• Vnútorný priemer zásobníka: 715 mm
• Rozmery s izoláciou (priemer x výška): 715 x 1030 mm
• Hmotnosť (prázdna): 88 kg

Technické údaje vykurovacieho telesa 1,5 kW

• Vykurovací výkon: 1,5 kW
• Teplotný rozsah: 5 – 75 °C
• Hysterézia zapnutia: 7-10°C
• Montážna dĺžka: 300 mm
• Nevyhrievaná dĺžka: 70 mm
• Bezpečnostný obmedzovač teploty: 93 °C
• Pripojenie: 1 ½" AG
• Max. prevádzkový tlak: 10 barov
• Trieda ochrany: IPX4
• Materiál vykurovacej špirály: Zliatina 825
• Materiál puzdra: plast, biely
• Napájanie: 230V/16A, jednofázové
• Pripojovací kábel: 1,5 metra so zástrčkou Schuko

Technické údaje vykurovacieho telesa 2,0 kW

• Vykurovací výkon: 2 kW
• Regulácia teploty: 5 – 75 °C
• Hysterézia zapnutia: 7-10°C
• Montážna dĺžka: 300 mm
• Nevyhrievaná dĺžka: 70 mm
• Bezpečnostný obmedzovač teploty: 93 °C
• Pripojenie: 1 1/2" vonkajší závit
• Trieda ochrany: IPX4
• Max.Prevádzkový tlak: 10 barov
• Materiál vonkajšieho plášťa: plast, biely
• Materiál vykurovacej špirály: Zliatina 825
• Napájanie: jednofázové 230 V/16 A
• Dĺžka kábla: 1,5 metra so zástrčkou Schuko

Technické údaje Vykurovací článok 3,0 kW

• Vykurovací výkon: 3 kW
• Nastavenie teploty: 5 °C až 75 °C
• Hysterézia zapnutia: 7-10°C
• Montážna dĺžka: 420 mm
• Nevyhrievaná dĺžka: 100 mm
• Bezpečnostný obmedzovač teploty: 93 °C
• Pripojenie: 1 1/2" AG
• Napájanie: 400 V
• Trieda ochrany: IPX4
• Maximálny prevádzkový tlak: 10 barov
• Materiál vykurovacej špirály: Zliatina 825

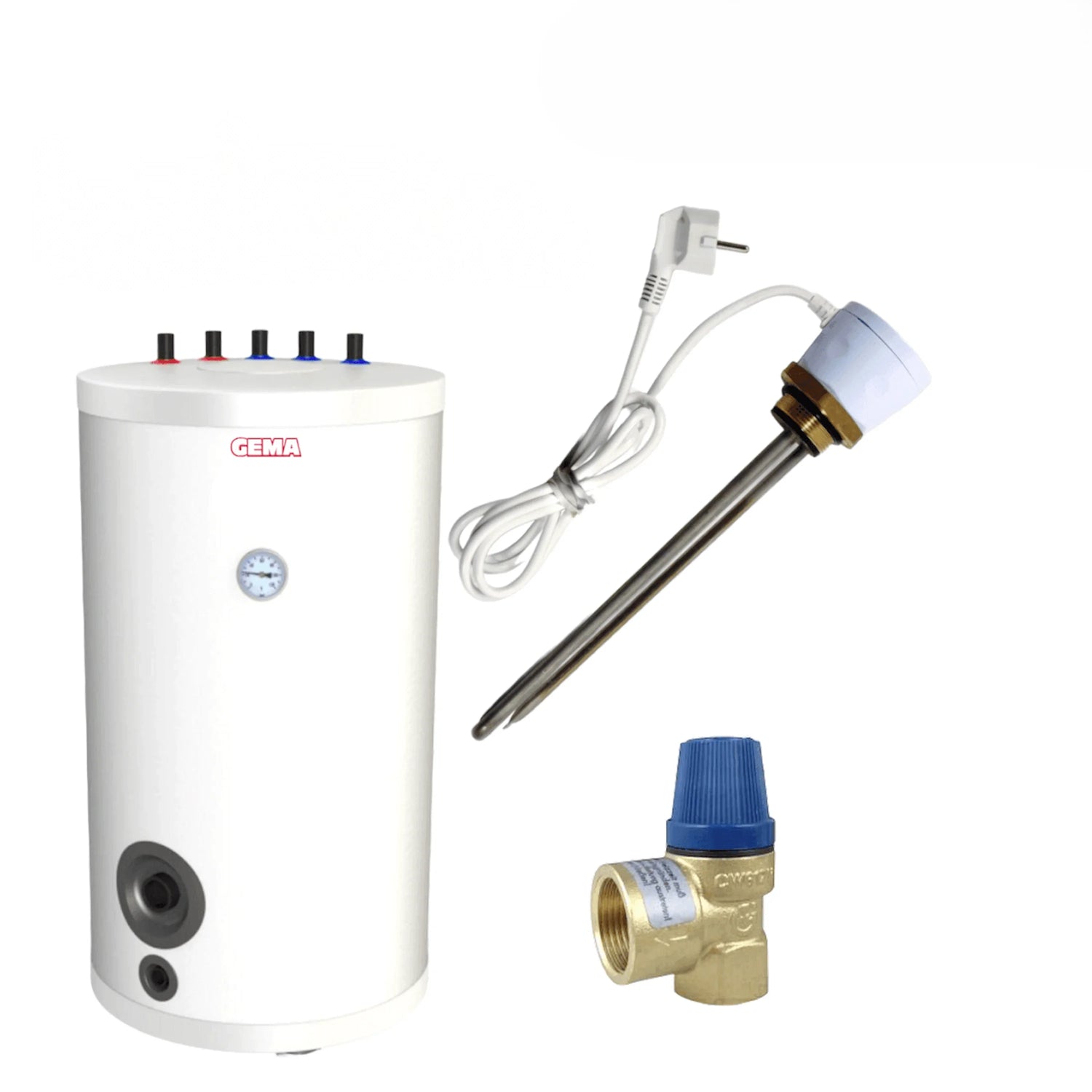

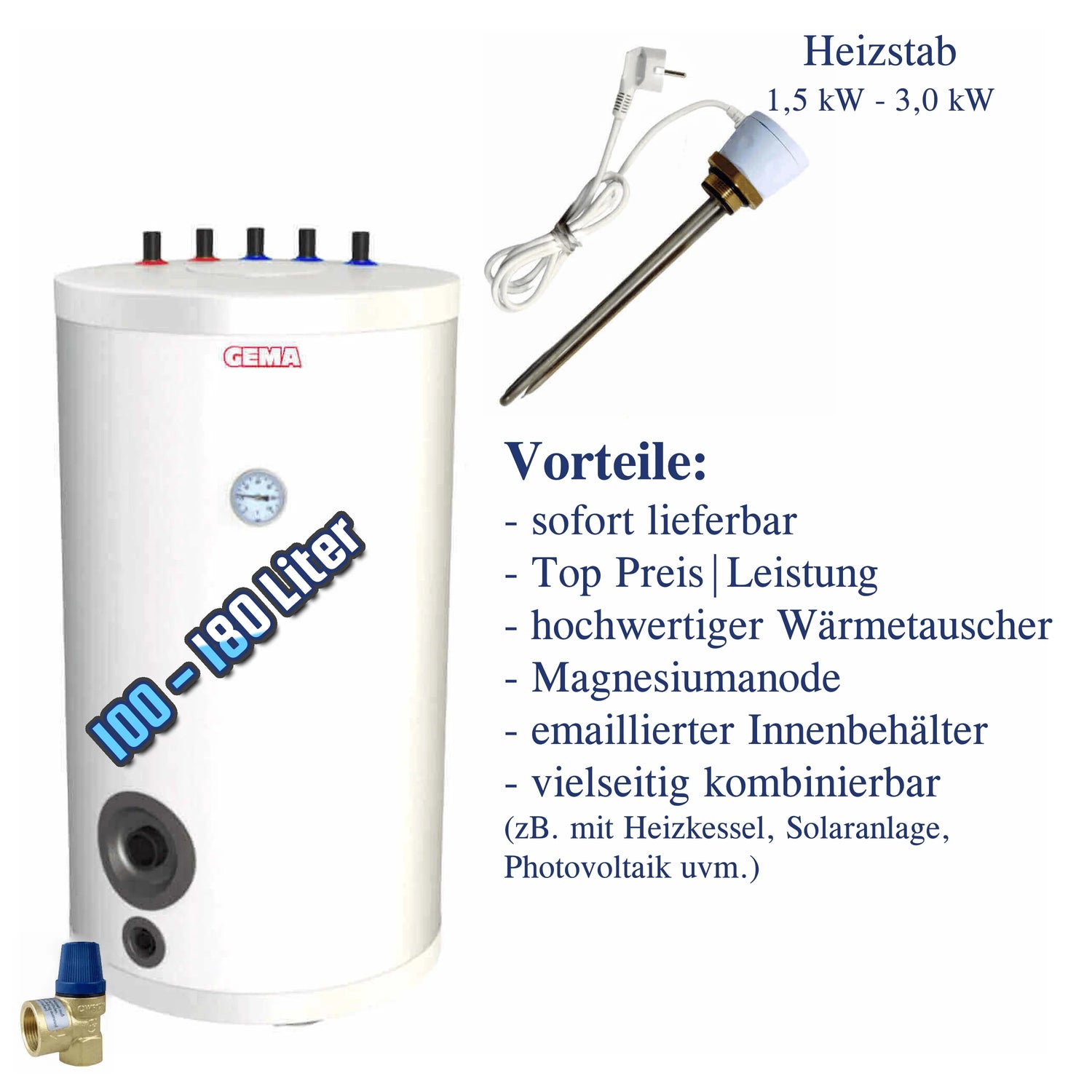

Rozsah dodávky

– Zásobník teplej vody GEMA s výmenníkom tepla a izoláciou

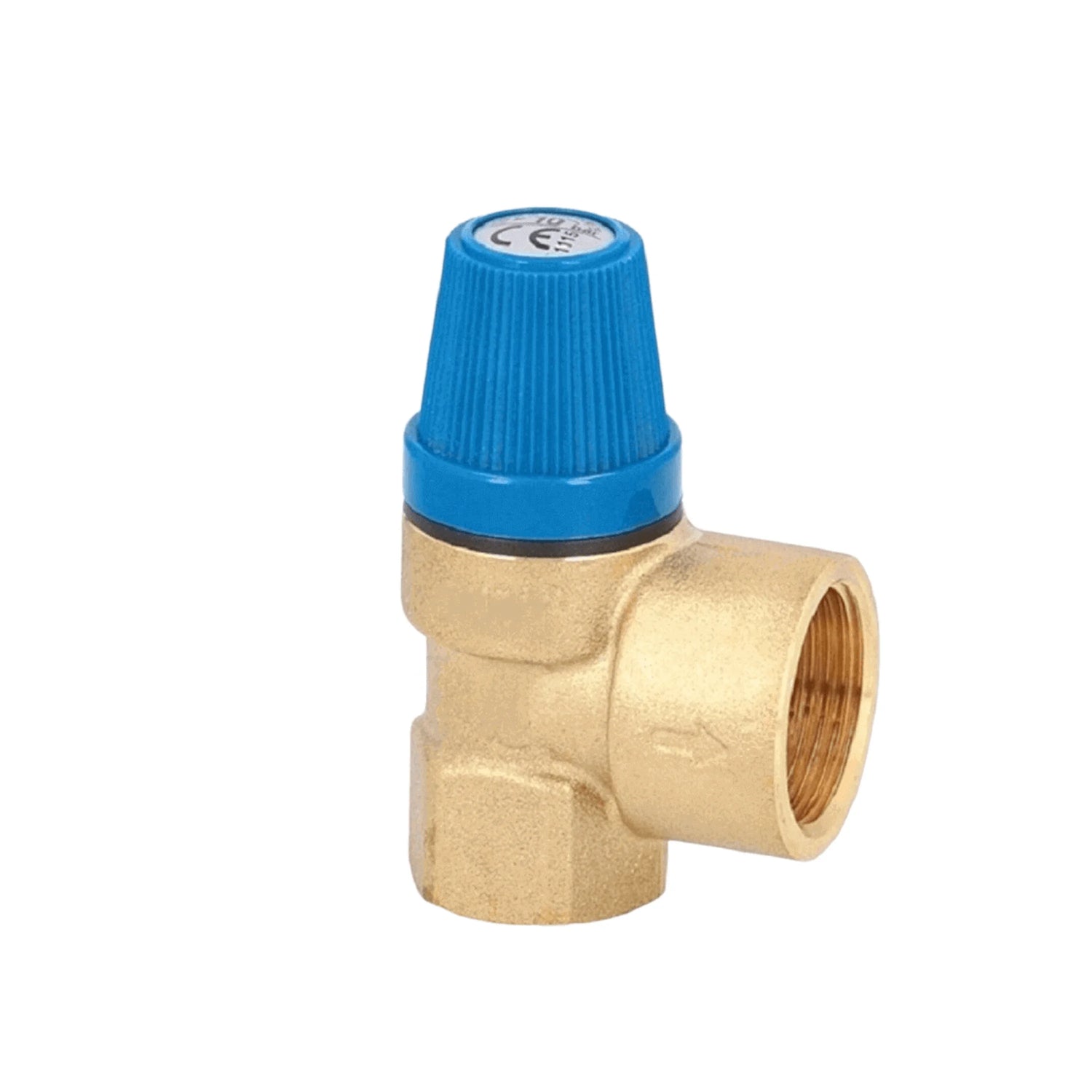

– Membránový poistný ventil
– Pokyny na obsluhu a údržbu
– Voliteľné: Elektrické vykurovacie teleso Selfa
