Δεξαμενή υγιεινής αποθήκευσης με ηλιακό μητρώο & Μόνωση Α

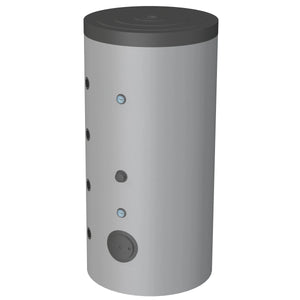

Δοχείο αδρανείας νερού θέρμανσης με θέρμανση ζεστού νερού χρήσης WGJ-BN INOX SOLAR

Δομή και προβλεπόμενη χρήση

Το WGJ-BN INOX SOLAR είναι ένα συνδυασμένο δοχείο προσωρινής αποθήκευσης για θέρμανση νερού και ζεστού νερού χρήσης με ενσωματωμένο θερμαντικό στοιχείο από ανοξείδωτο χάλυβα ως εναλλάκτη θερμότητας. Σχεδιάστηκε για ενσωμάτωση σε συστήματα κεντρικής θέρμανσης με λέβητες, αντλίες θερμότητας ή για τη χρήση ηλιακής θερμότητας και επιτρέπει τόσο την αποθήκευση θερμικής ενέργειας όσο και τη συνεχή θέρμανση πόσιμου νερού.

Στο εσωτερικό υπάρχουν δύο ξεχωριστά θερμαντικά στοιχεία: ένα από μαύρους χαλύβδινους σωλήνες για πρόσθετη πηγή θερμότητας (π.χ., ηλιακοί συλλέκτες) και ένα ανοξείδωτο χαλύβδινο κυματοειδές στοιχείο για αποτελεσματική θέρμανση ζεστού νερού χρήσης, το οποίο επιτρέπει επίσης στη μονάδα να λειτουργεί ως στιγμιαίος θερμοσίφωνας. Η μέγιστη πίεση λειτουργίας της δεξαμενής αποθήκευσης είναι 0,3 MPa.

Τεχνικά χαρακτηριστικά

Το περίβλημα της δεξαμενής είναι κατασκευασμένο από μαύρο φύλλο χάλυβα και είναι θερμομονωμένο με ένα στρώμα αφρού πολυστερίνης πάχους 100 mm. Αυτή η μόνωση είναι αφαιρούμενη και προστατεύεται από ένα laminate περίβλημα. Το σερπαντίνα από ανοξείδωτο χάλυβα εξασφαλίζει μεγάλη επιφάνεια μεταφοράς θερμότητας και ταχεία θέρμανση του νερού οικιακής χρήσης.

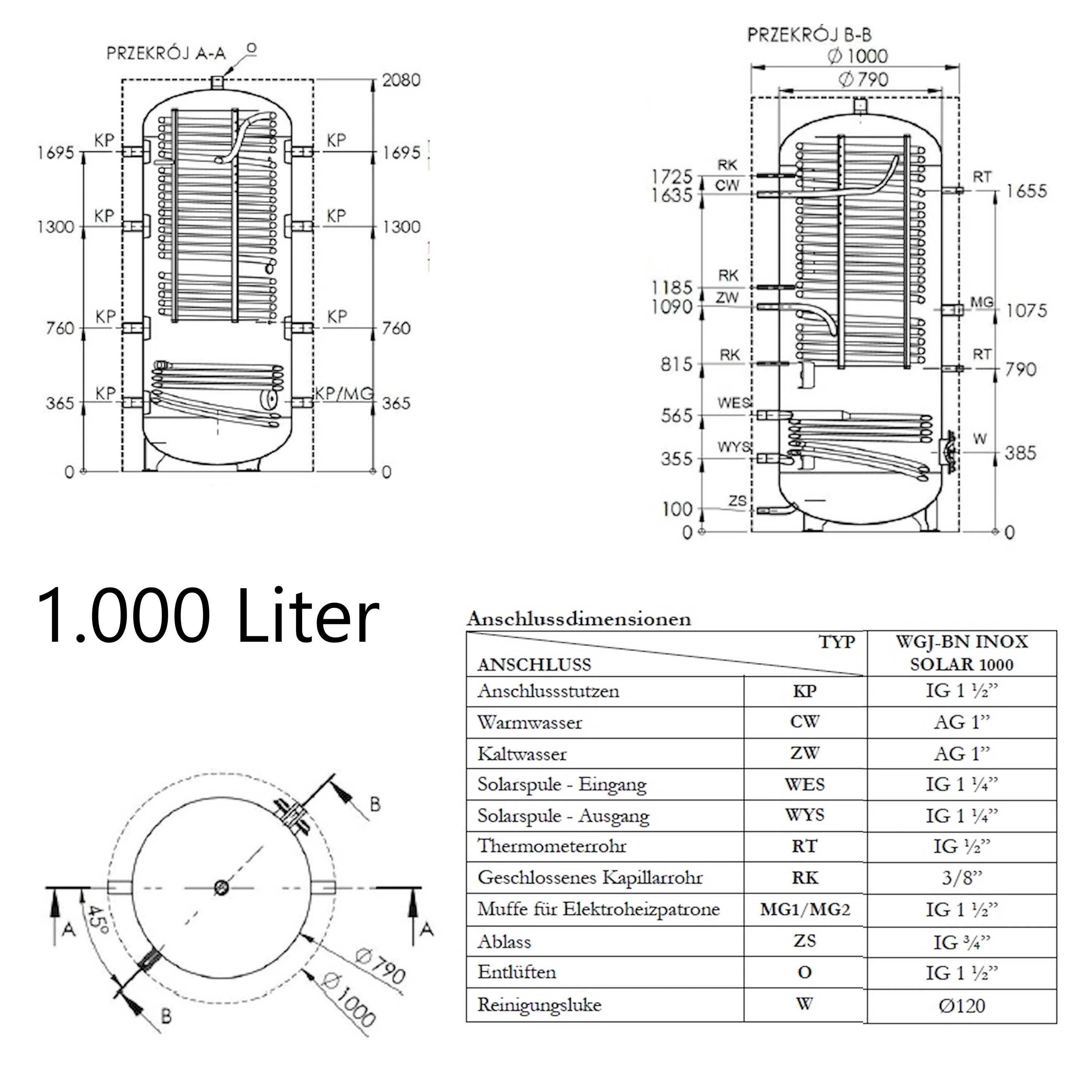

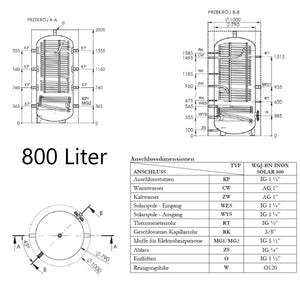

Για την επέκταση της λειτουργικότητας, μπορούν να χρησιμοποιηθούν ηλεκτρικά θερμαινόμενα φυσίγγια τύπου EJK 1500 ÷ 9000 από την ZUG "ELEKTROMET". Ο σχεδιασμός και οι διαστάσεις βρίσκονται στις προδιαγραφές του κατασκευαστή. Οι συνδέσεις και τα σημεία στήριξης πρέπει να γίνονται σύμφωνα με τις σημάνσεις στο περίβλημα.

Οδηγίες ασφαλείας και συναρμολόγησης

Η δεξαμενή αποθήκευσης επιτρέπεται να λειτουργεί μόνο σε κλειστά συστήματα θέρμανσης σε συνδυασμό με λειτουργική βαλβίδα ασφαλείας. Στον αγωγό επιστροφής νερού θέρμανσης πρέπει να εγκατασταθεί βαλβίδα ασφαλείας με μέγιστη πίεση ανοίγματος 0,3 MPa. Αυτή η βαλβίδα προστατεύει από την υπερβολική συσσώρευση πίεσης στο κύκλωμα θέρμανσης.

Στην είσοδο κρύου νερού προς το ανοξείδωτο ατσάλινο στοιχείο και στην είσοδο του ηλιακού συλλέκτη πρέπει να εγκατασταθεί βαλβίδα ασφαλείας με ονομαστική πίεση ανοίγματος 0,67 MPa (6,7 bar). Δεν επιτρέπεται η εγκατάσταση βαλβίδων διακοπής μεταξύ της βαλβίδας ασφαλείας και της δεξαμενής αποθήκευσης και η έξοδος της βαλβίδας ασφαλείας δεν πρέπει να είναι μπλοκαρισμένη ή να εμποδίζεται.

Συνιστώμενα πρόσθετα εξαρτήματα

Για να παραταθεί η διάρκεια ζωής της δεξαμενής αποθήκευσης και να διασφαλιστεί η απρόσκοπτη λειτουργία της βαλβίδας ασφαλείας, ο κατασκευαστής συνιστά τη χρήση μηχανικών συστημάτων φίλτρων (π.χ., φίλτρα περιέλιξης) στην είσοδο κρύου νερού ακριβώς πριν από τη βαλβίδα ασφαλείας. Αυτά τα φίλτρα απομακρύνουν στερεούς ρύπους όπως άμμο, σωματίδια διάβρωσης ή λάσπη.

Για την ηλεκτρική βοηθητική θέρμανση, επιτρέπονται μόνο θερμαντήρες κασέτας με μονωμένα θερμαντικά στοιχεία κατά τη διάρκεια της περιόδου εγγύησης. Η σειρά EJK της ELEKTROMET πληροί αυτήν την απαίτηση. Όλα τα βοηθητικά εξαρτήματα πρέπει να εγκατασταθούν σύμφωνα με τις αντίστοιχες οδηγίες του κατασκευαστή.

Συντήρηση και λειτουργία

Η λειτουργικότητα της βαλβίδας ασφαλείας πρέπει να ελέγχεται τουλάχιστον μία φορά το μήνα και πάντα πριν από κάθε θέση σε λειτουργία μετά την απόσυρση. Πριν από οποιαδήποτε εργασία συντήρησης ή επισκευής, τα αντίστοιχα συστήματα πρέπει να απενεργοποιούνται και να ασφαλίζονται σύμφωνα με τους κανονισμούς ασφαλείας.

Οι επισκευές στη δεξαμενή αποθήκευσης και στην εγκατάσταση νερού επιτρέπεται να πραγματοποιούνται μόνο από εξειδικευμένο προσωπικό. Οι τακτικοί έλεγχοι και η σωστή συντήρηση αυξάνουν την αξιοπιστία λειτουργίας και τη διάρκεια ζωής της συσκευής.

Εγκατάσταση θερμαντικού φυσιγγίου

Κατά τη διάρκεια της περιόδου εγγύησης, επιτρέπεται η χρήση μόνο ηλεκτρικά θερμαινόμενων φυσιγγίων με μονωμένα θερμαντικά στοιχεία. Συνιστώνται θερμαντήρες φυσιγγίων ELEKTROMET EJK (τύπος EJK 1500 ÷ 9000). Η εγκατάσταση και η ηλεκτρική σύνδεση πρέπει να πραγματοποιούνται σύμφωνα με τις προδιαγραφές του κατασκευαστή και τα ισχύοντα πρότυπα.

Τομείς εφαρμογής και πλεονεκτήματα

Το WGJ-BN INOX SOLAR είναι κατάλληλο για οικιακές και εμπορικές εγκαταστάσεις όπου επιθυμείται ένας συνδυασμός αποθήκευσης προσωρινής αποθήκευσης για συστήματα θέρμανσης και προετοιμασίας ζεστού νερού κατ' απαίτηση. Είναι ιδιαίτερα πλεονεκτικό για χρήση σε συστήματα με ηλιακούς συλλέκτες, αντλίες θερμότητας ή συμβατικούς λέβητες.

Ο συνδυασμός μιας μεγάλης επιφάνειας ανταλλαγής θερμότητας, του συμπαγούς σχεδιασμού και της καλής θερμομόνωσης επιτρέπει την ταχεία παροχή θερμότητας και την ενεργειακή απόδοση. Το σερπαντίνα από ανοξείδωτο χάλυβα εξασφαλίζει υγιεινή θέρμανση του οικιακού νερού χωρίς άμεση αποθήκευση για παρατεταμένες χρονικές περιόδους, μειώνοντας έτσι τον κίνδυνο εμφάνισης λεγιονέλλας.

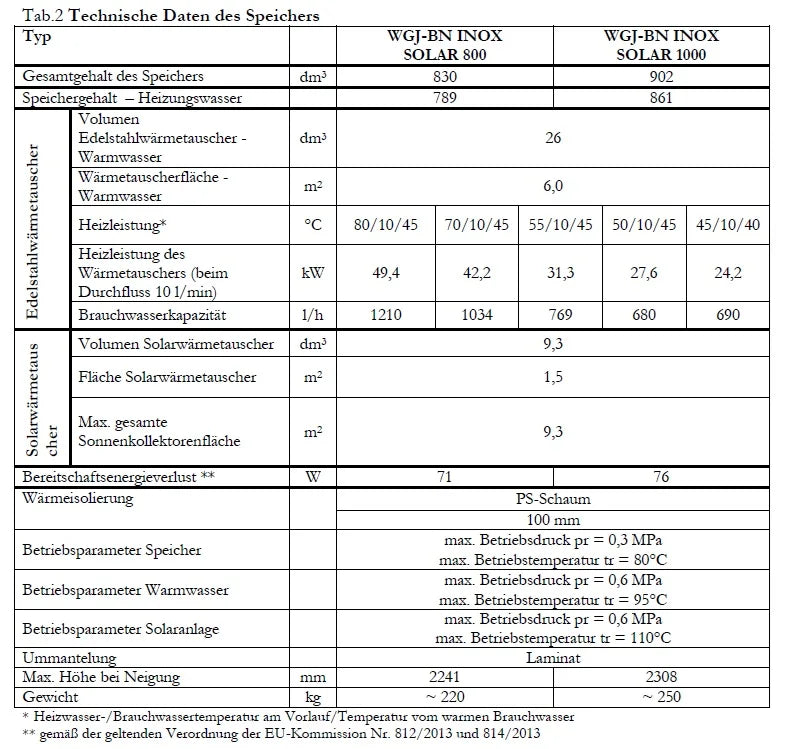

Τεχνικά δεδομένα

Πεδίο εφαρμογής της παράδοσης

• Αποθήκευση υγιεινής 800 ή 1.000 λίτρα
• Μόνωση 100 mm A (2 ημικελύφη αφαιρούμενα)
• Συνέλευση &ενισχυτής; Οδηγίες λειτουργίας
