Vyrovnávací zásobník topné vody WGJ-BE 800/1000

Přehled produktů

Zásobník teplé vody WGJ-BE je robustní zásobník tepla pro systémy ústředního topení, solární termické systémy a tepelná čerpadla. Shromažďuje a ukládá přebytečné teplo, kompenzuje kolísání výkonu a zlepšuje účinnost topného systému.

Akumulační nádrž, která je k dispozici ve dvou verzích (WGJ-BE 800 a WGJ-BE 1000), je vhodná pro větší topné okruhy a nabízí odolné a snadno integrovatelné řešení pro topné instalace.

Technické údaje

WGJ-BE 800: Objem zásobníku cca 710 l, ztráty v klidovém stavu cca 62 W, ​​hmotnost ~143 kg. WGJ-BE 1000: Objem zásobníku cca 830 l, ztráty v klidovém stavu cca 71 W, hmotnost ~160 kg. Maximální provozní tlak: 0,3 MPa; Maximální provozní teplota: 80 °C.

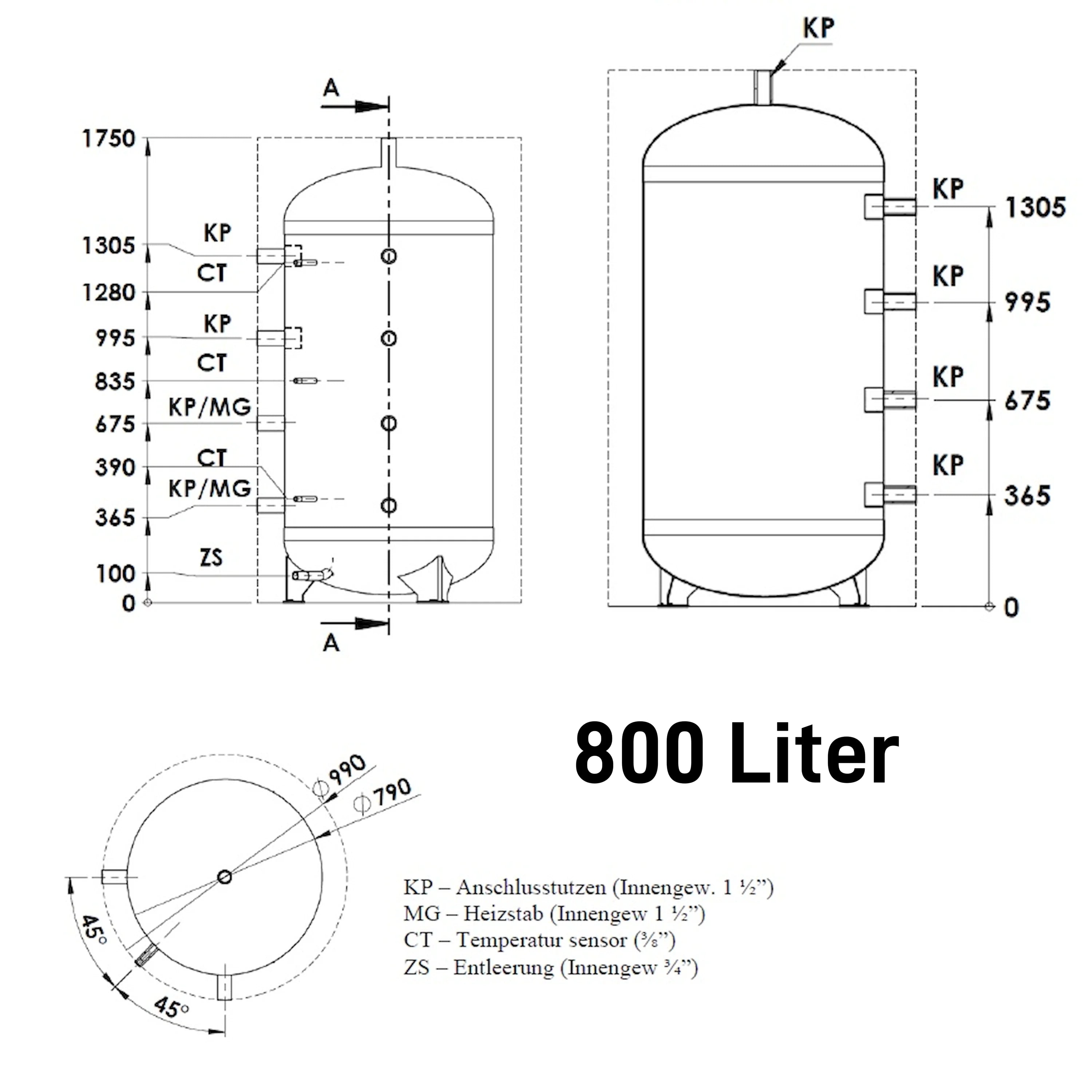

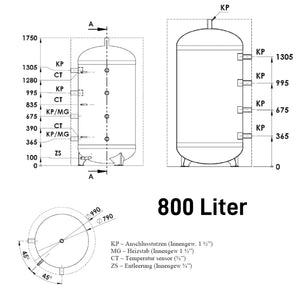

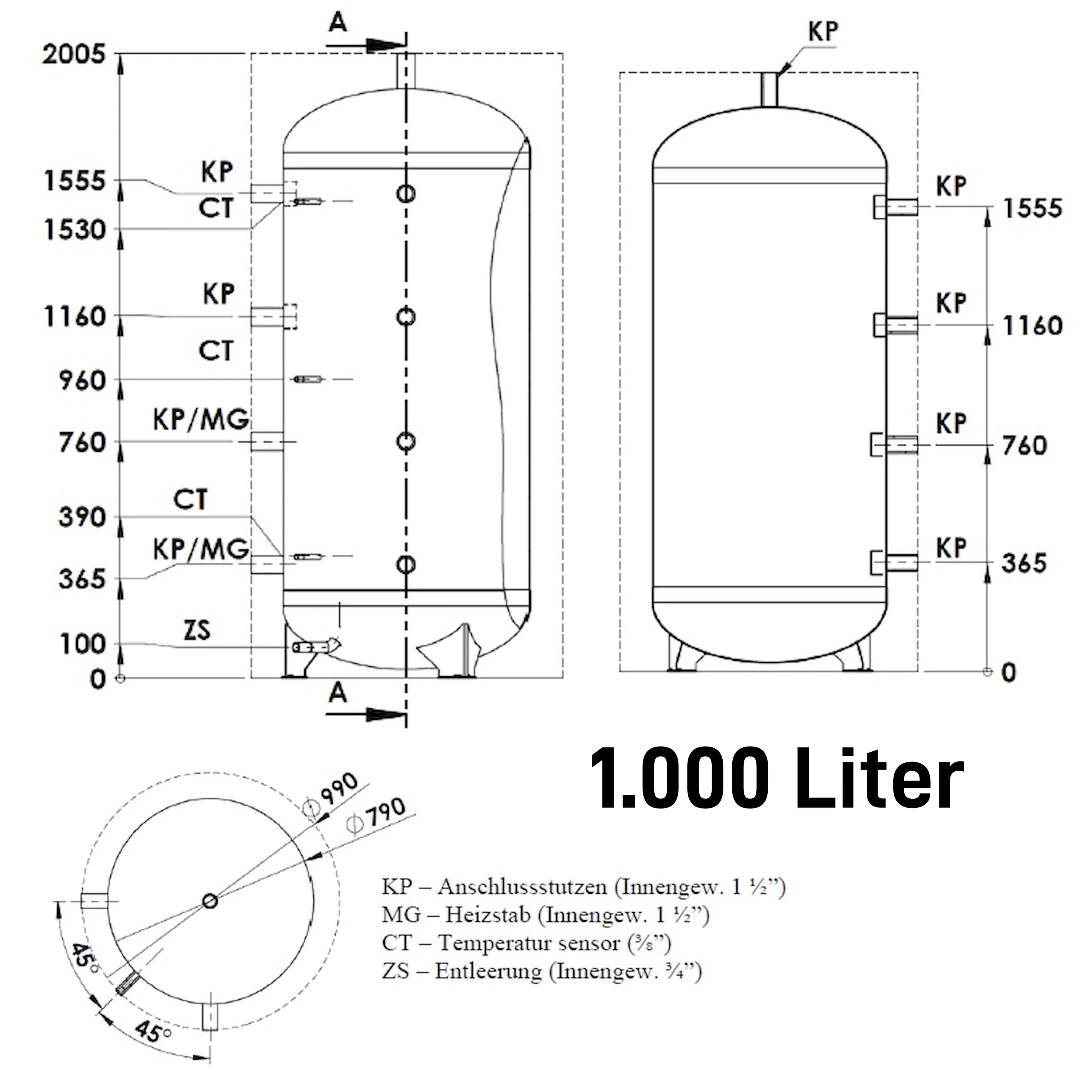

Připojovací rozměry: Připojovací kus (KP) vnitřní závit 1½", připojení topného tělesa (MG) vnitřní závit 1½", připojení teplotního čidla (CT) 3/8", Vnitřní závit odtoku (ZS) 3/4".

Materiál a izolace

Nádrž je vyrobena z oceli (uvnitř surová) s antikorozní povrchovou úpravou na vnější straně a má 100 mm měkkou polystyrenovou pěnovou izolaci. Vnější plášť je vyroben z laminátu pro zajištění rozměrové stability a atraktivního vzhledu.

Oblasti použití a výhody

Akumulační nádrž WGJ-BE je vhodná pro integraci s kotli, solárními termickými systémy a tepelnými čerpadly. Dočasně absorbuje přebytečné teplo, zabraňuje častému zapínání a vypínání hořáků a tepelných zdrojů, a tím přispívá k životnosti a účinnosti systému.

Díky velkému objemu a nízkým tepelným ztrátám zajišťuje akumulační nádrž stabilní teploty přívodní vody a lepší regulovatelnost topného systému, zejména při proměnlivém výrobě tepla.

Bezpečnostní a provozní podmínky

Zásobník vody smí být provozován pouze s funkčním pojistným ventilem (otevírací tlak 0,3 MPa). Tento ventil by měl být ideálně instalován ve vratném potrubí topné vody a mezi ventilem a zásobníkem nesmí být žádné uzavírací ventily. Šipka na tělese ventilu musí ukazovat směr průtoku.

Během provozu může z pojistného ventilu krátce unikat voda – to signalizuje jeho správnou funkci a nesmí být nikdy ucpaný. Systém nesmí být provozován bez neporušeného pojistného ventilu, mohlo by dojít k nebezpečí a poškození.

Instalace a elektrické vytápění

Během záruční doby smí být používány pouze elektrické ohřívače s izolovanými topnými tělesy (např. ZUG ELEKTROMET typ EJK). K dispozici jsou jednofázové patronové ohřívače na 230 V s výkonem 1,5/2,0/3,0 kW; k dispozici jsou třífázové verze na 400 V s výkonem 3,0/4,5/6,0/9,0 kW. Připojení musí být provedeno podle schémat zapojení a kvalifikovaným elektrikářem.

Důležité: Nezapojujte napájecí kabel, dokud není zásobník zcela naplněn vodou. Dodržujte informace o elektrických pojistkách a pokyny k instalaci elektrického ohřívače. Během záruční doby smí být používány pouze schválené, izolované radiátory.

Údržba a servis

Správnou funkci pojistného ventilu kontrolujte alespoň jednou měsíčně a před každým opětovným spuštěním po delší odstávce. Opravy vodovodního systému smí provádět pouze kvalifikovaný personál. Pravidelné vizuální kontroly izolace a připojovacích bodů zvyšují provozní bezpečnost.

Záruka a informace

Před instalací a uvedením do provozu si pečlivě přečtěte přiložený návod k instalaci a obsluze a také záruční podmínky.Výrobce si vyhrazuje právo provádět konstrukční změny v rámci modernizace produktu, které se nemusí nutně projevit v tomto návodu.

Pokud máte jakékoli dotazy ohledně kompatibility se stávajícími komponenty nebo výběru správného elektrického pomocného ohřevu, rádi vám poradíme – obraťte se prosím na svého odborného instalatéra nebo na náš zákaznický servis.
