Distribútor vykurovacích obvodov so skupinou pumpy a trojcestnými emóciami

Rozdeľovač vykurovacieho okruhu so skupinou čerpadiel a trojcestným zmiešavačom

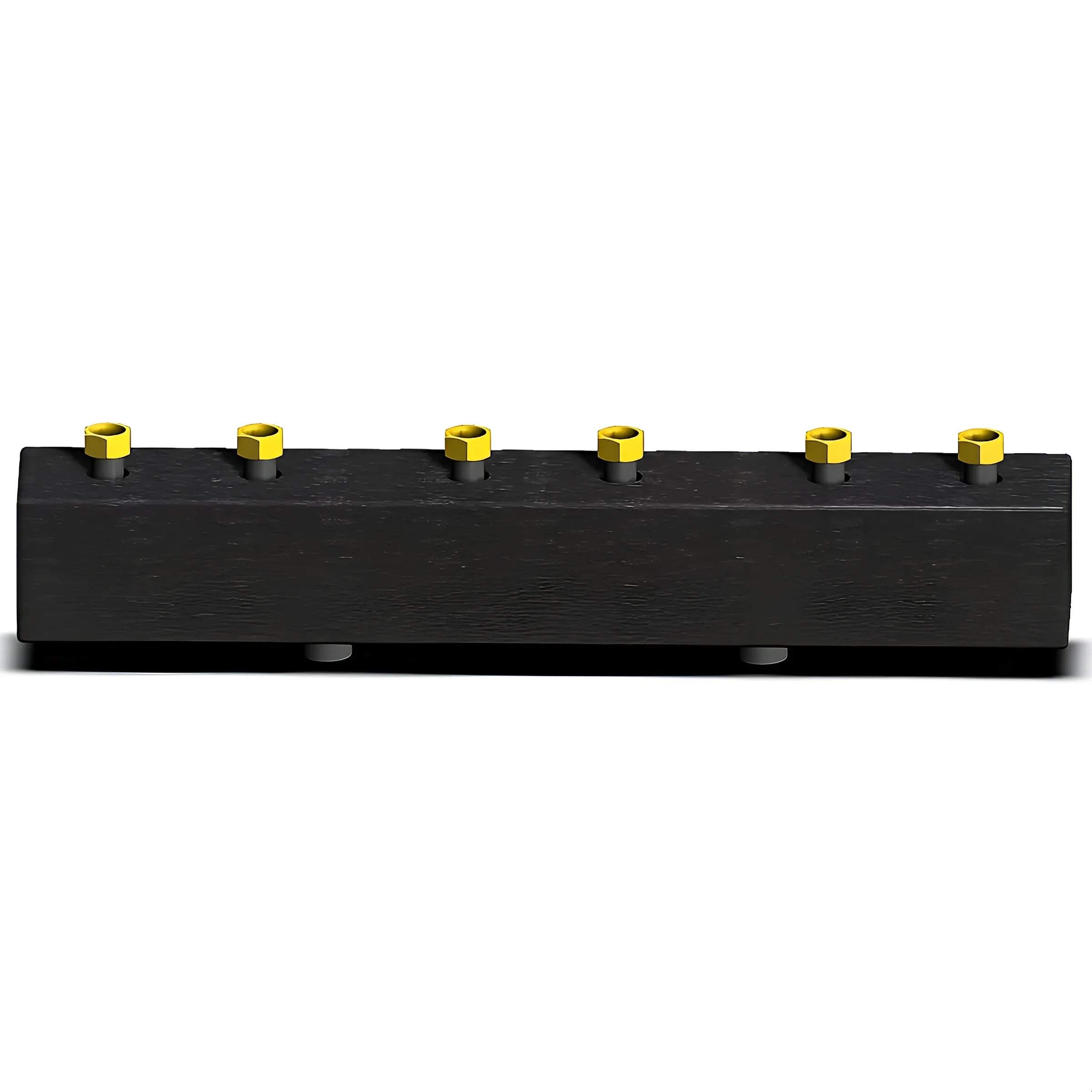

Prehľad produktov rozdeľovačov vykurovacích okruhov

Vysokokvalitný rozdeľovač vykurovacích okruhov Sunex kombinuje robustnú oceľovú konštrukciu s mosadznými maticami odolnými voči korózii a 30 mm hrubou EPP izoláciou. Je k dispozícii vo verziách DN20 a DN25 pre 2 alebo 3 vykurovacie okruhy a ponúka flexibilné možnosti pripojenia s vonkajším alebo vnútorným závitom.

Vďaka kompaktnému dizajnu a jasnému označeniu strany kotla a vykurovacieho okruhu je inštalácia jednoduchá a bezchybná – ideálna pre novostavby aj modernizácie.

Oblasti použitia

Či už ide o podlahové kúrenie, radiátory alebo zmiešané systémy: Rozdeľovač vykurovacích okruhov optimalizuje rozloženie tepla v obytných budovách, komerčných nehnuteľnostiach, kanceláriách alebo dielňach. Presná regulácia zaisťuje vysoký komfort, najmä v systémoch s rôznymi teplotami prívodu.

Konštrukcia a materiály

Vysokokvalitné oceľové teleso rozdeľovača poskytuje spoľahlivú oporu aj pri vysokých teplotách a tlakoch. Mosadzné matice zaisťujú odolné a korózii odolné spojenie. Izolácia EPP minimalizuje tepelné straty a zvyšuje účinnosť vášho systému.

Upevňovacie prvky M8 umožňujú bezpečnú montáž na stenu bez dodatočných konzol, pričom všetky pripojenia zostávajú ľahko prístupné.

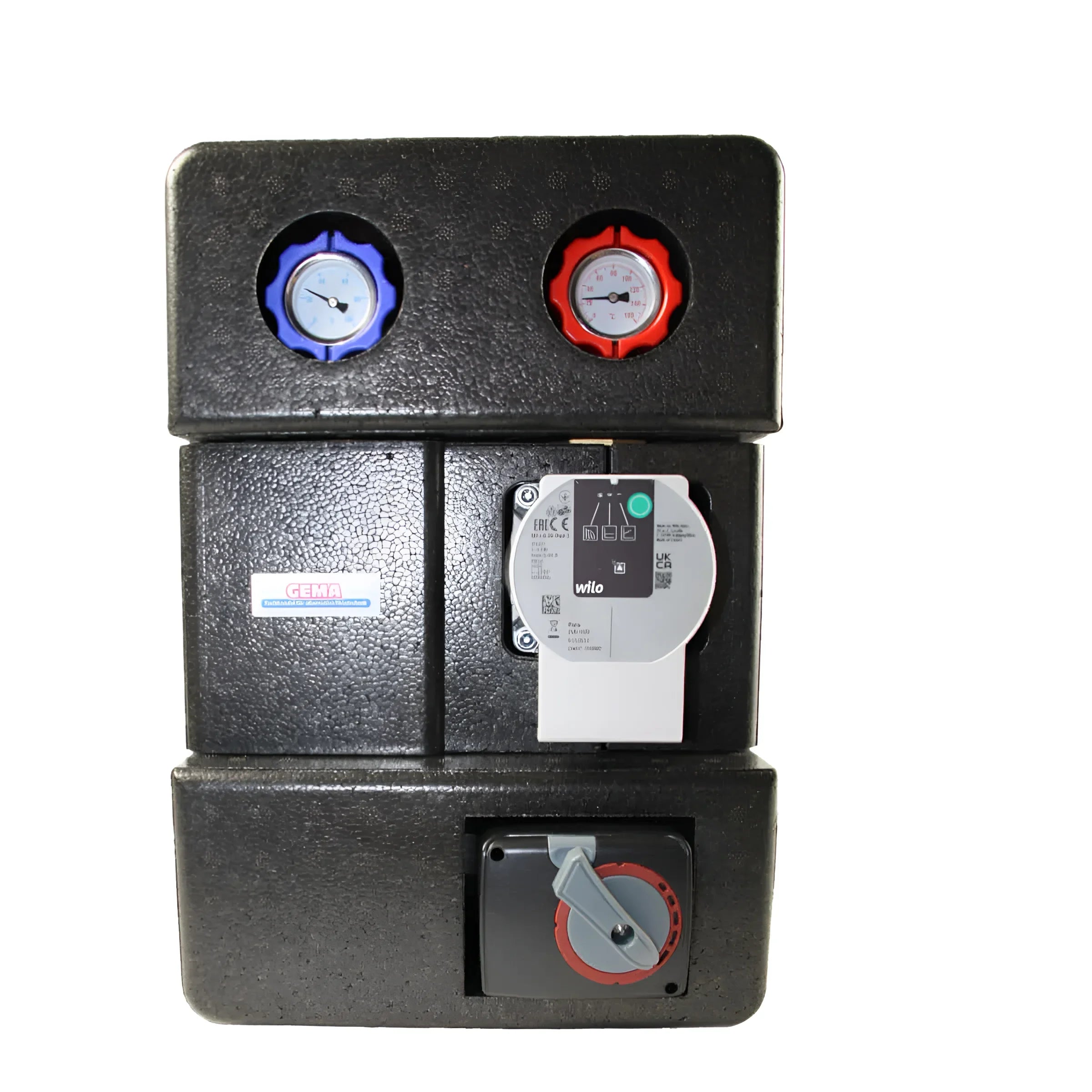

Prehľad produktov skupiny čerpadiel

Čerpadlová skupina GPO-Sunex DN 25 kombinuje vysokoúčinné čerpadlo Wilo Yonos Para 25/6 s trojcestným zmiešavacím ventilom. Zaisťuje presnú reguláciu teploty a efektívnu cirkuláciu vykurovacieho a chladiaceho média v širokej škále systémov.

Trojcestný zmiešavací ventil

Inovatívny trojcestný zmiešavací ventil presne riadi prietok vykurovania a chladenia podľa potreby a zabezpečuje rovnomerné rozloženie teploty. Výkonný servomotor zabezpečuje čas otvorenia ventilu 124 sekúnd a krútiaci moment 8 Nm.

Vysokokvalitná EPDM izolácia a odolné komponenty zabezpečujú spoľahlivú prevádzku po mnoho rokov.

Vysokoúčinné čerpadlo Wilo Yonos Para

Wilo Yonos Para 25/6 sa vyznačuje nízkou spotrebou energie, tichou prevádzkou a inteligentnými automatickými funkciami. Pracuje s maximálnou spotrebou energie 0,44 A a energetickou účinnosťou 0,20.

Maximálny tlak vody: 6 barov, maximálna teplota vody: 90 °C, prietok: do 3 m³/h.

Inštalácia a možné použitie

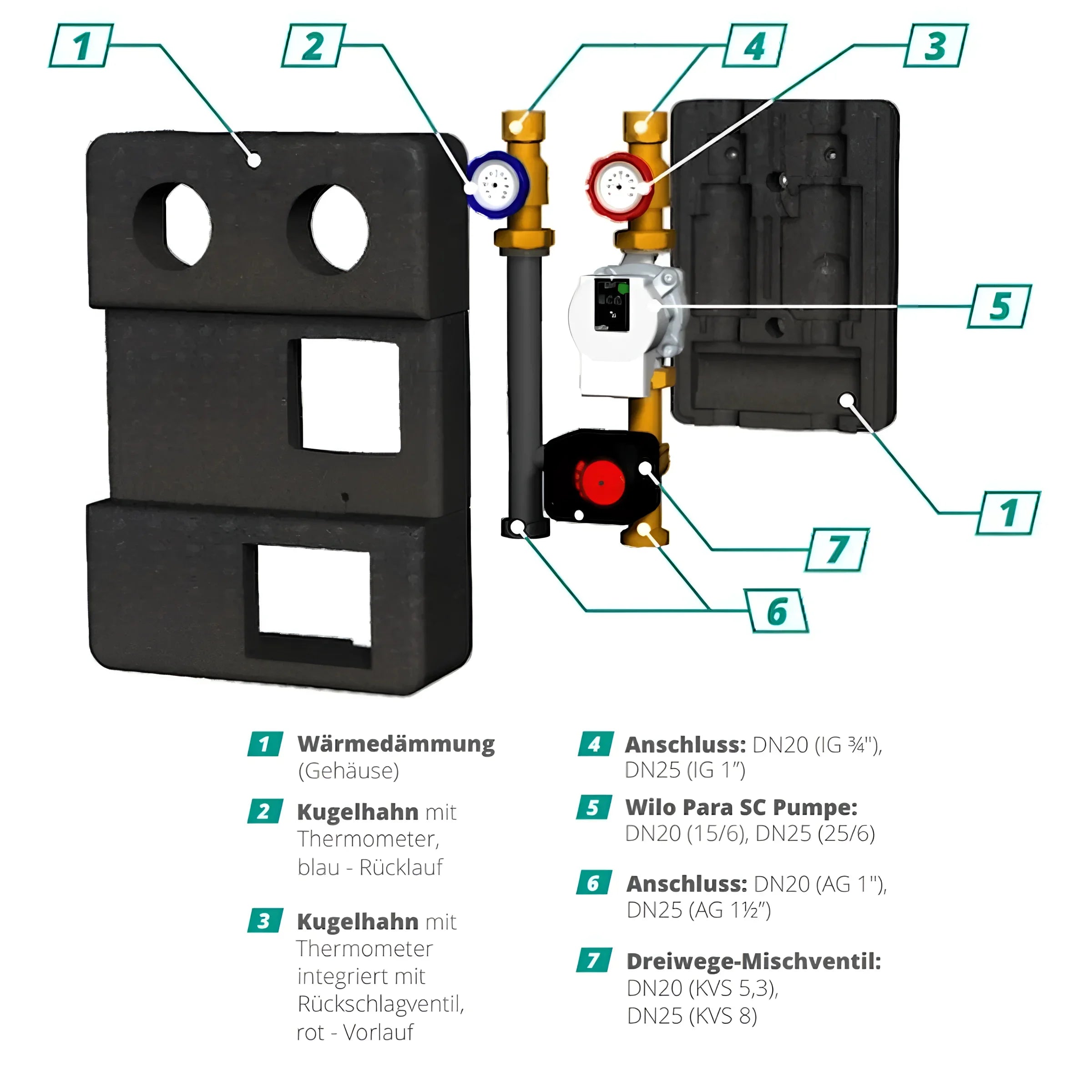

Vďaka kompaktnému dizajnu a predmontovaným guľovým uzatváracím ventilom je integrácia do existujúcich vykurovacích, chladiacich alebo procesných ohrevných systémov jednoduchá. Teplomery v prívodnom a spätnom potrubí poskytujú neustále presné meranie teploty, zatiaľ čo spätný ventil na prívodnom potrubí zabraňuje nežiaducemu spätnému toku.

Ideálne pre novostavby a modernizácie – v súkromných, komerčných a priemyselných zariadeniach.

Technické údaje

Technické údaje rozdeľovača vykurovacích okruhov

Verzia: DN25, 2 okruhy
Rozmery (V x H x Š): 193 × 137 × 552 mm
Hmotnosť: 6,05 kg
Maximálna prevádzková teplota: 110 °C
Max. prevádzkový tlak: 6 barov
Max. výkon: 54 kW
Max. prietok: 2,3 m³/h
Pripojenie na strane kotla: 5/4" AG
Pripojenie vykurovacieho okruhu: 6/4" IG

Verzia: DN25, 3 okruhy
Rozmery (V x H x Š): 193 × 140 × 862 mm
Hmotnosť: 8,49 kg
Hodnoty výkonu a tlaku ako pre dvojokruhový systém.

Technické údaje o skupine čerpadiel

Čerpadlo: Wilo Yonos Para 25/6 SC
Výkon: 3–43 W
Rázvor: 125 mm
KVS ventilu: 12 m³/h
Pripojenia vyššie: 2 × 1" IG
Pripojenia nižšie: 2 × 1½" AG
Výška/Šírka/Hĺbka: 390 × 275 × 140 mm

Trojcestný zmiešavací ventil
Servomotor: 8 Nm, čas otvorenia ventilu: 124 s
Izolácia: EPDM
Modrý guľový ventil s teplomerom (spiatočka), červený guľový ventil s integrovanou spätnou klapkou (prívod)

Rozsah dodávky

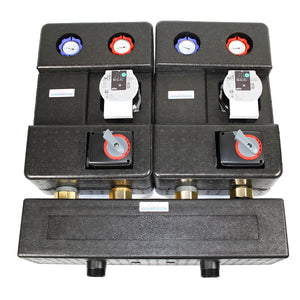

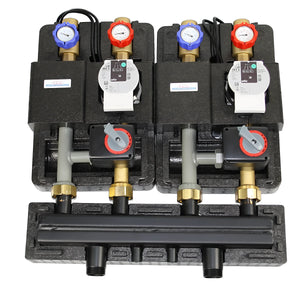

• Rozdeľovač vykurovacieho okruhu DN25 podľa vášho výberu
• 2 x Čerpadlová skupina GEMA s trojcestným miešačom
