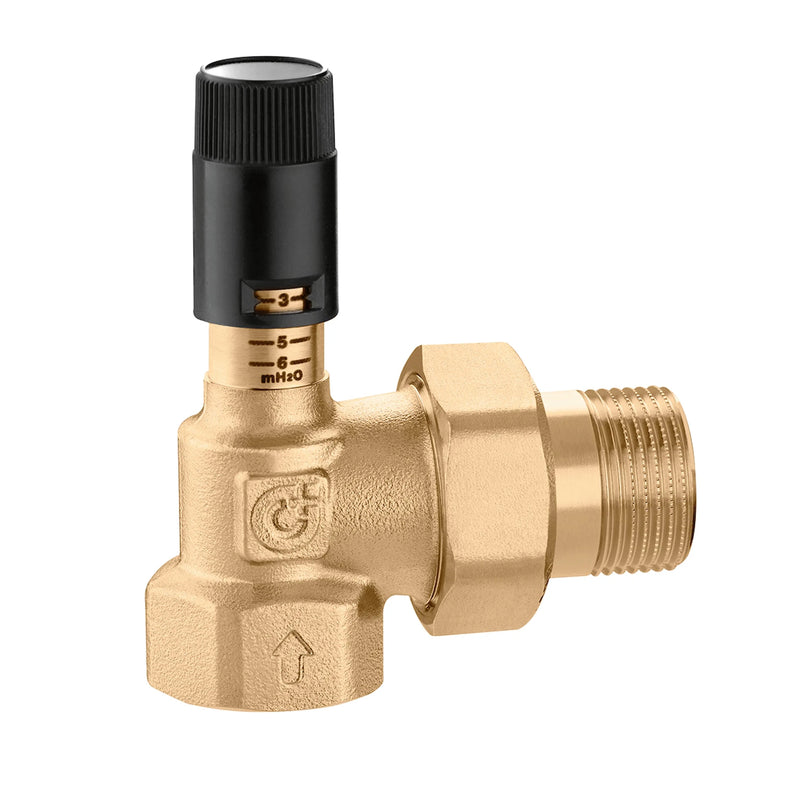

Prepúšťací ventil diferenčného tlaku – nastaviteľný so stupnicou

Technické údaje

Maximálny prevádzkový tlak: 10 barov. Priemerný teplotný rozsah: 0–100 °C. Maximálny obsah glykolu: 30 %. Médium: Voda a roztoky glykolu.

funkcia

Obtokový ventil diferenčného tlaku zaisťuje riadené spätné prúdenie prietokov v systémoch s kolísavými stavmi spotrebičov. Obmedzuje diferenčný tlak generovaný čerpadlom a vracia prebytočný objem úmerne počtu zatvorených spotrebičov.

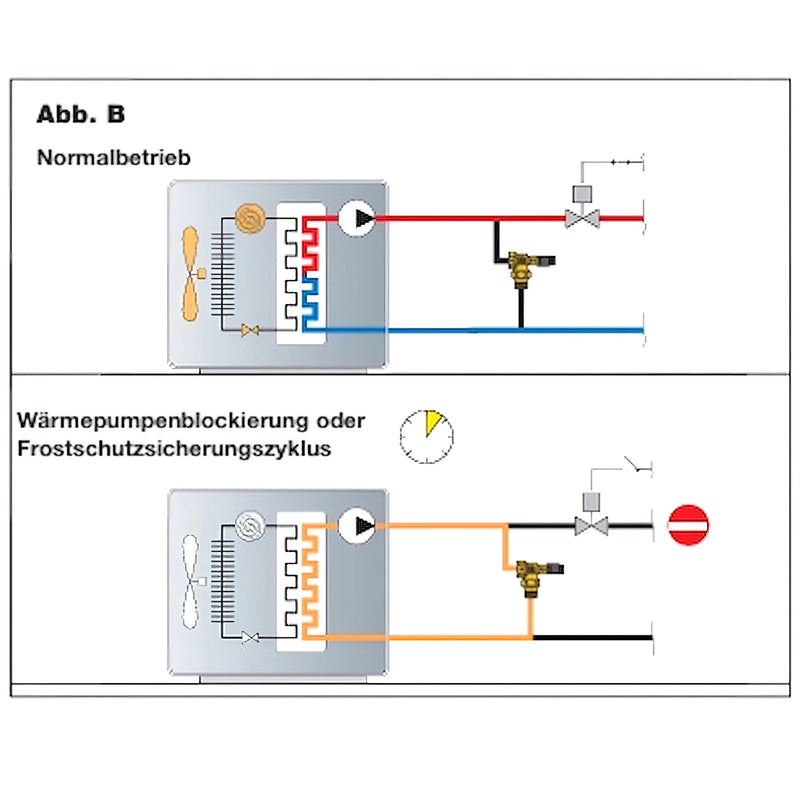

Najmä v systémoch s tepelnými čerpadlami alebo obehovými čerpadlami s reguláciou otáčok ventil zabezpečuje požadovaný minimálny prietok potrebný pre správnu prevádzku stroja a na zabránenie poruchám a prehriatiu.

Nastaviteľnosť a ovládanie

Plynulé nastavenie pomocou viditeľnej stupnice umožňuje presné prispôsobenie sa vypočítaným tlakovým podmienkam systému. Počas uvedenia do prevádzky by sa nastavenie malo vykonať na základe charakteristickej krivky čerpadla a požadovaného limitu diferenčného tlaku.

Jemné doladenie počas prevádzky umožňuje optimalizáciu správania systému pri meniacich sa zaťaženiach; nastavenia sa zaznamenávajú pre neskoršie kontrolné merania.

Výhody

Ochrana čerpadla a regulačných komponentov obmedzením maximálneho diferenčného tlaku, znížením hladiny hluku a dlhšou životnosťou systému. Stabilnejšie hydraulické podmienky zlepšujú regulačné správanie a účinnosť.

Pokyny na montáž a údržbu

Ventil by mal byť nainštalovaný na vhodnom mieste v spätnom potrubí, prístupnom pre kontrolu a nastavenie. Sitko pred ventilom zvyšuje prevádzkovú spoľahlivosť a znižuje opotrebenie.

Odporúčajú sa pravidelné vizuálne a funkčné kontroly, ako aj kontroly obsahu glykolu a tesnení. V prípade mrazu je potrebné prijať vhodné ochranné opatrenia.

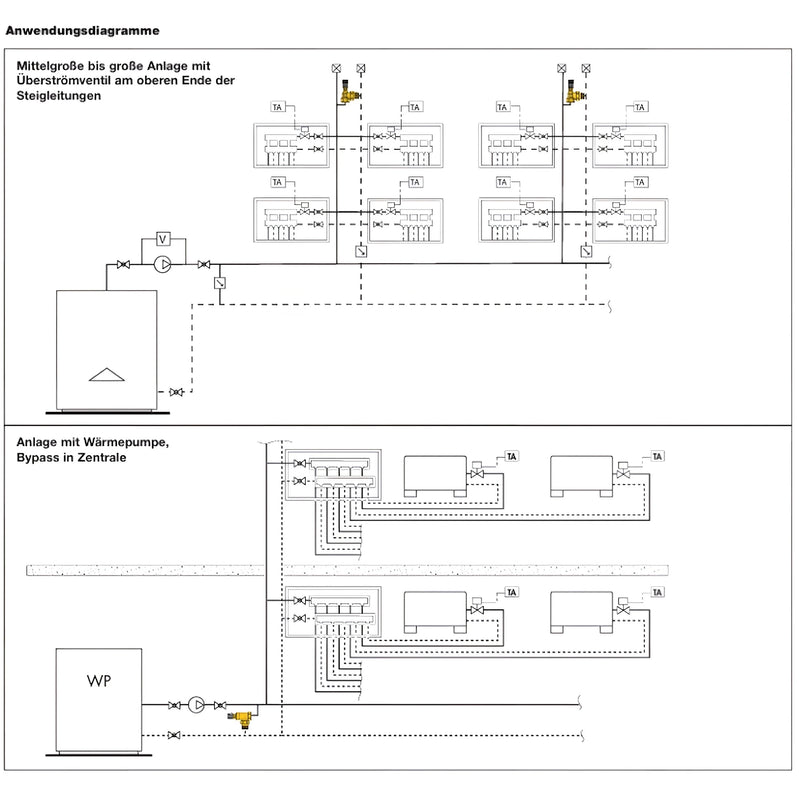

Oblasti použitia

Vhodné pre vykurovacie, chladiace a tepelné čerpadlá s premenlivým prietokom. Obzvlášť užitočné v systémoch s viacerými spotrebičmi, pohonmi alebo čerpadlami s reguláciou otáčok na zabezpečenie minimálneho prietoku a obmedzenia tlaku.

Technické údaje

• Maximálny pracovný tlak: 10 barov
• Rozsah teploty média: 0–100 °C
• Maximálny obsah glykolu: 30 %
• Činidlá: Voda, roztoky glykolu
• Nastavenie: 10–60 kPa (1–6 m w.s. )

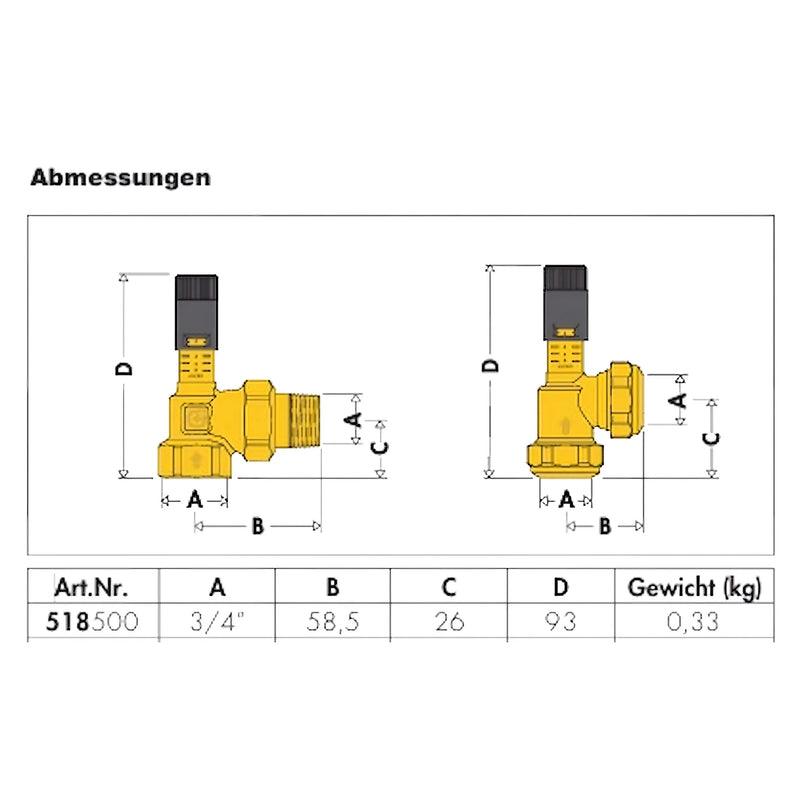

• Pripojenia:
  • 3/4” vnútorný závit (ISO 228-1) pre vonkajší závit so skrutkovým pripojením
