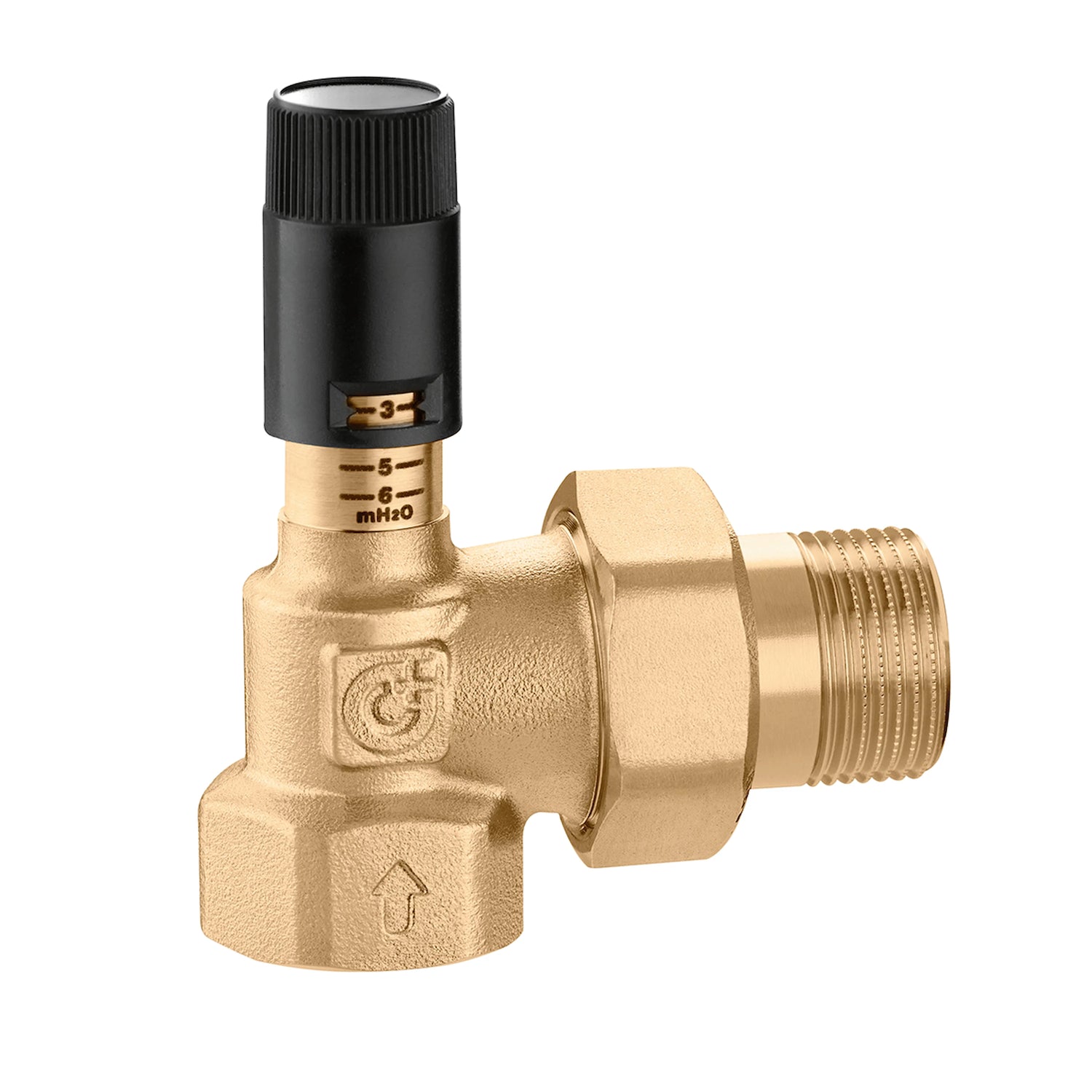

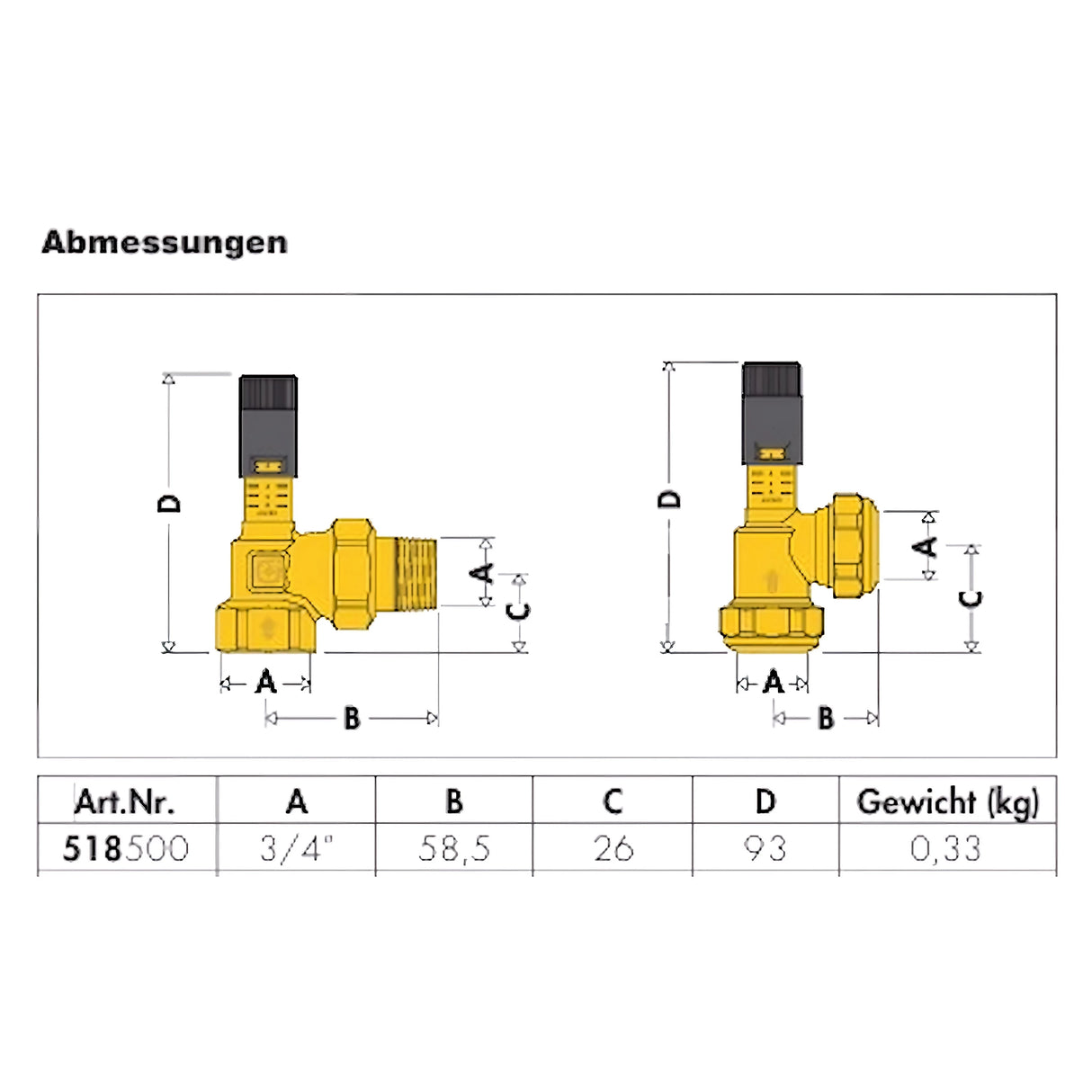

Prepúšťací ventil diferenčného tlaku — nastaviteľný so stupnicou
Technické údaje
Maximálny pracovný tlak: 10 bar. Stredný rozsah teplôt: 0–100 °C. Maximálny podiel glykolu: 30 %. Médium: voda a glykolové roztoky.
Funkcia

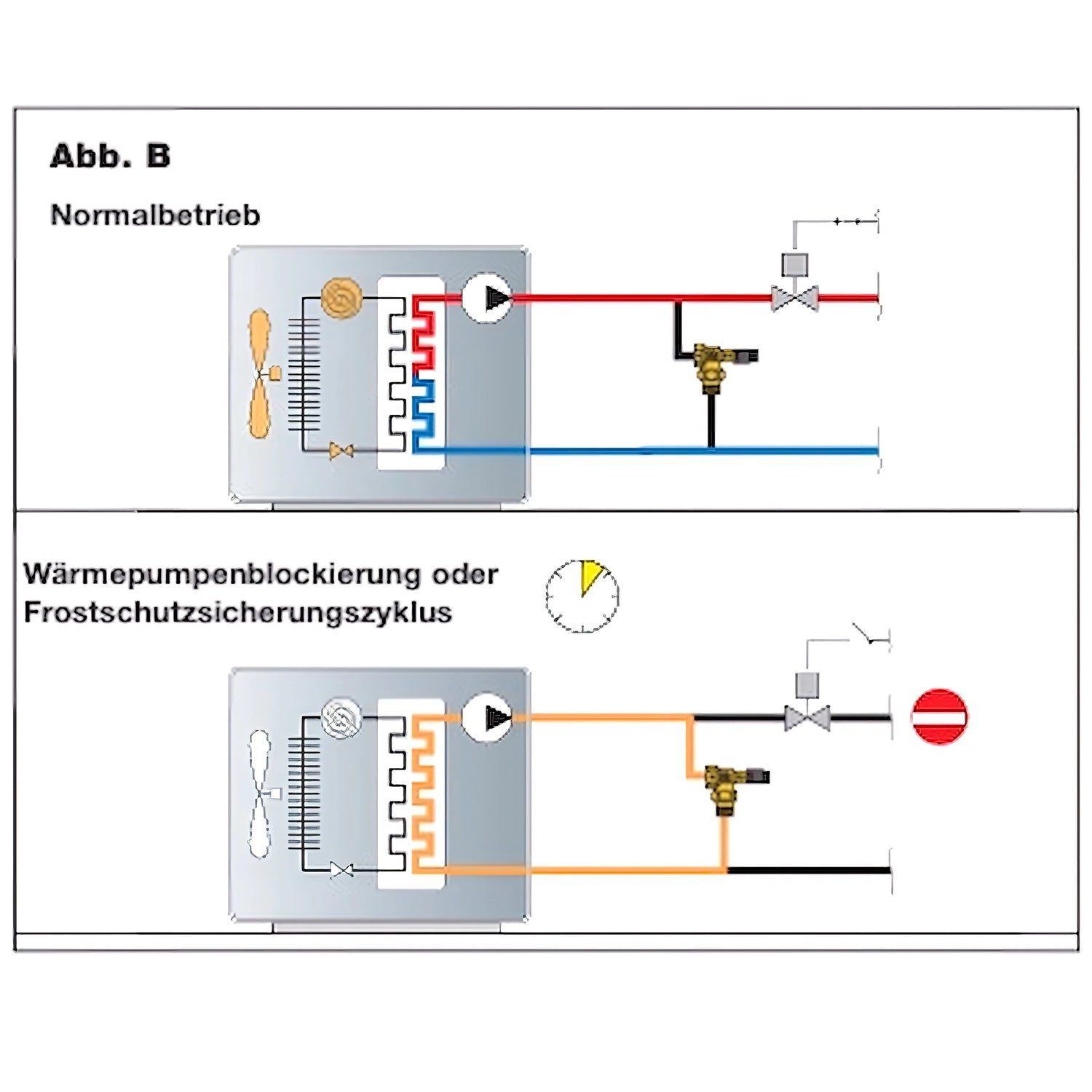

Prepúšťací ventil diferenčného tlaku zabezpečuje regulovaný návrat prietokov v zariadeniach s meniacimi sa stavmi spotrebičov. Obmedzuje diferenčný tlak vytváraný čerpadlom a vracia prebytočný objem proporcionálne k počtu uzavretých spotrebičov.
Najmä v systémoch s tepelnými čerpadlami alebo s cirkulačnými čerpadlami s reguláciou otáčok ventil zabezpečuje požadovaný minimálny prietok, ktorý je potrebný na správnu prevádzku stroja a na zabránenie poruchám a prehriatiu.
Nastaviteľnosť a obsluha
Plynulé nastavenie pomocou viditeľnej stupnice umožňuje presné prispôsobenie vypočítaným tlakovým pomerom zariadenia. Počas uvádzania do prevádzky by sa nastavenie malo vykonať na základe charakteristiky čerpadla a požadovaného limitu diferenčného tlaku.
Jemné doladenie počas prevádzky umožňuje optimalizáciu správania systému pri meniacich sa zaťaženiach; zaznamenávajte nastavenia pre neskoršie kontrolné merania.
Výhody
Ochrana čerpadla a regulačných orgánov obmedzením maximálneho diferenčného tlaku, znížená hlučnosť a dlhšia životnosť zariadenia. Stabilnejšie hydraulické pomery zlepšujú regulačné správanie a účinnosť.
Pokyny na montáž a údržbu
Ventil by mal byť namontovaný vo vhodnej polohe vo vratnom potrubí, prístupný pre kontrolu a nastavenie. Filter nečistôt pred ventilom zvyšuje prevádzkovú bezpečnosť a znižuje opotrebenie.
Odporúčajú sa pravidelné vizuálne a funkčné kontroly, ako aj kontrola podielu glykolu a tesnení. Pri nebezpečenstve mrazu je potrebné prijať vhodné ochranné opatrenia.
Oblasti použitia

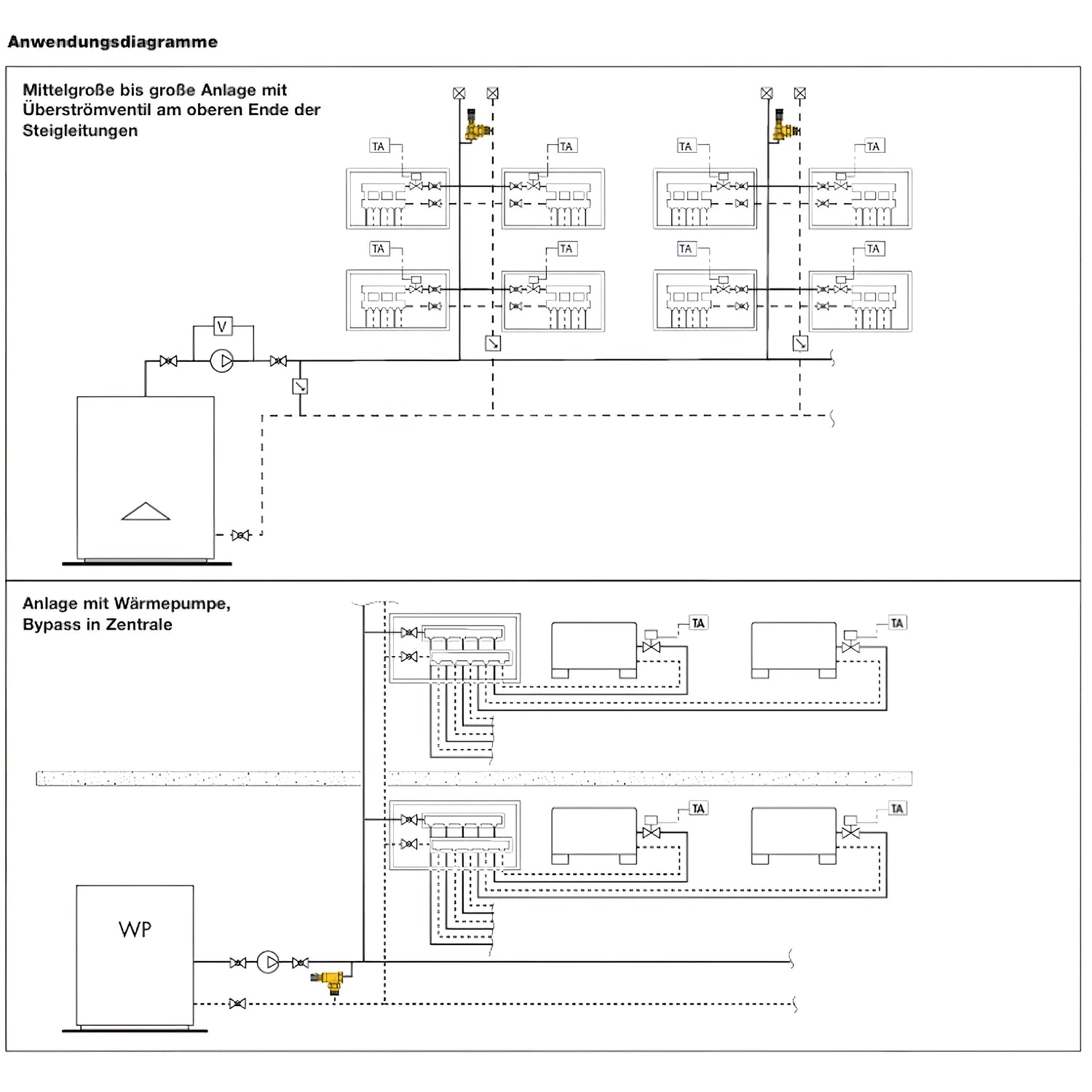

Vhodný pre vykurovacie, chladiace a tepelné čerpadlá s variabilnými prietokmi. Obzvlášť užitočný v systémoch s viacerými spotrebičmi, pohonmi alebo plynule regulovanými čerpadlami na zabezpečenie minimálneho prietoku a obmedzenia tlaku.

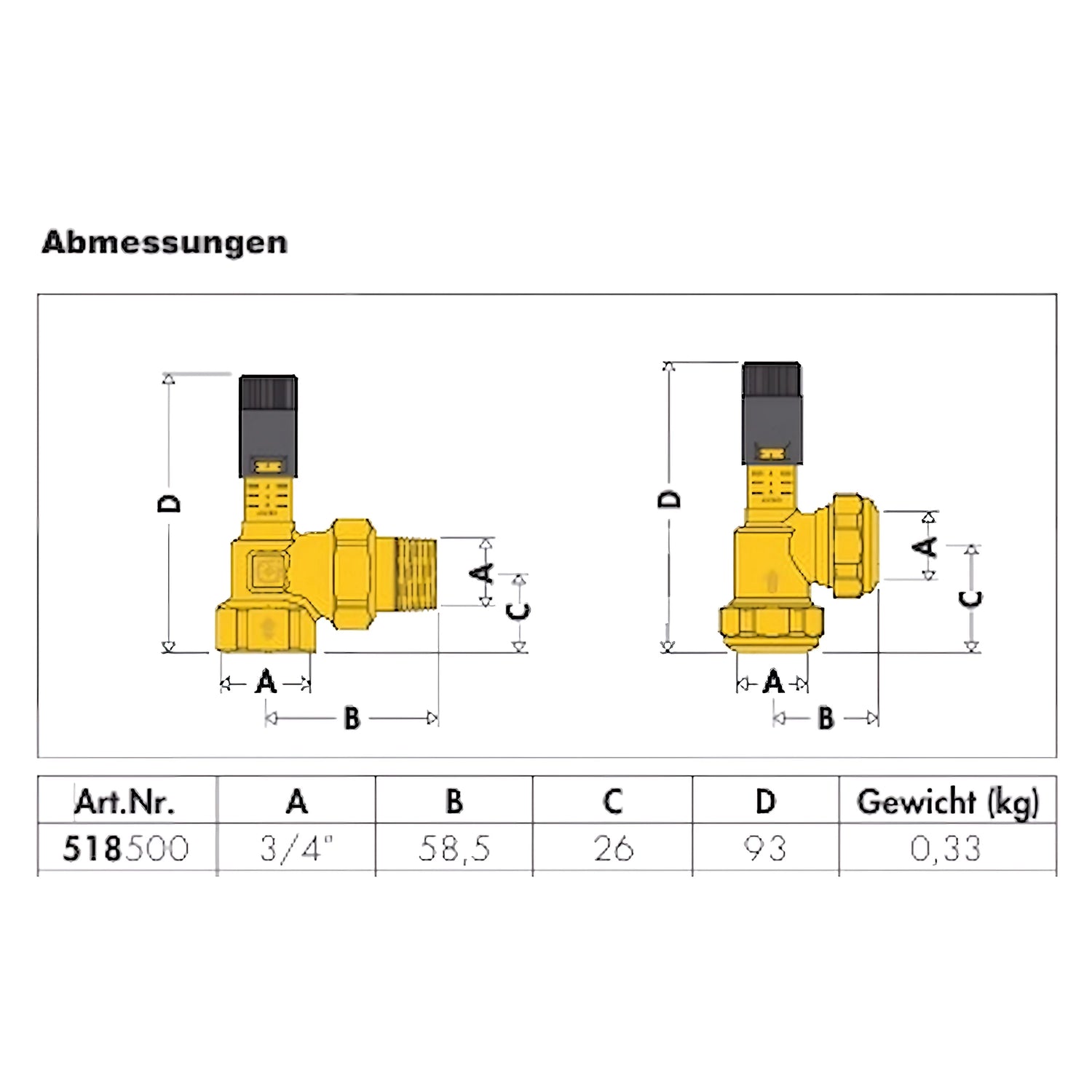

Technické údaje
- Maximálny pracovný tlak: 10 bar
- Stredný teplotný rozsah: 0–100 °C
- Maximálny podiel glykolu: 30 %
- Médium: voda, glykolové roztoky
- Nastavenie: 10–60 kPa (1–6 m v.s.)
- Prípojky:
- 3/4” vnútorný závit (ISO 228-1) pre vonkajší závit so skrutkovou spojkou
