Produkta pārskats un pielietojuma joma

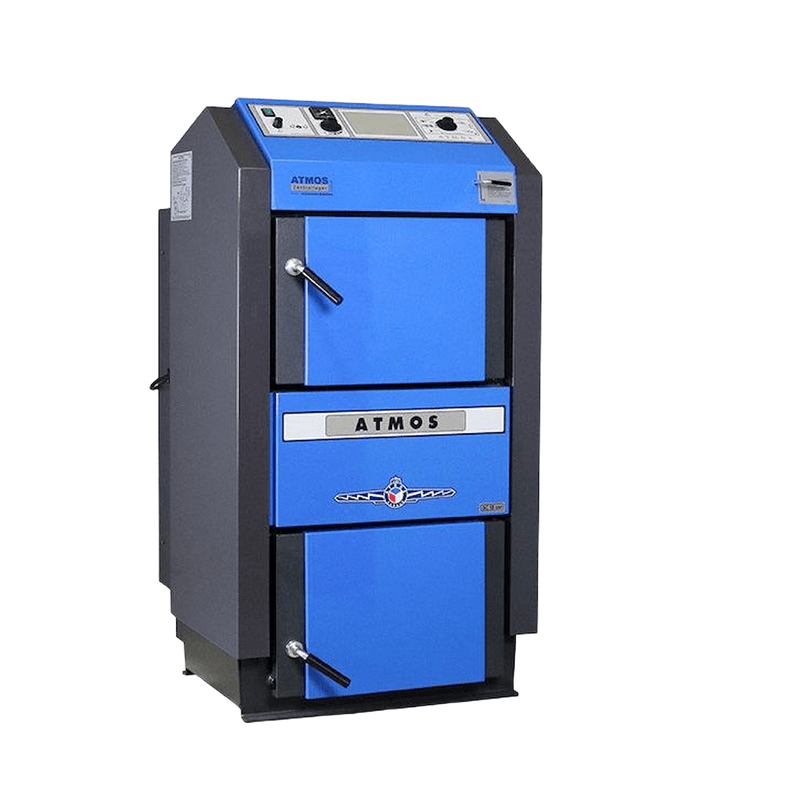

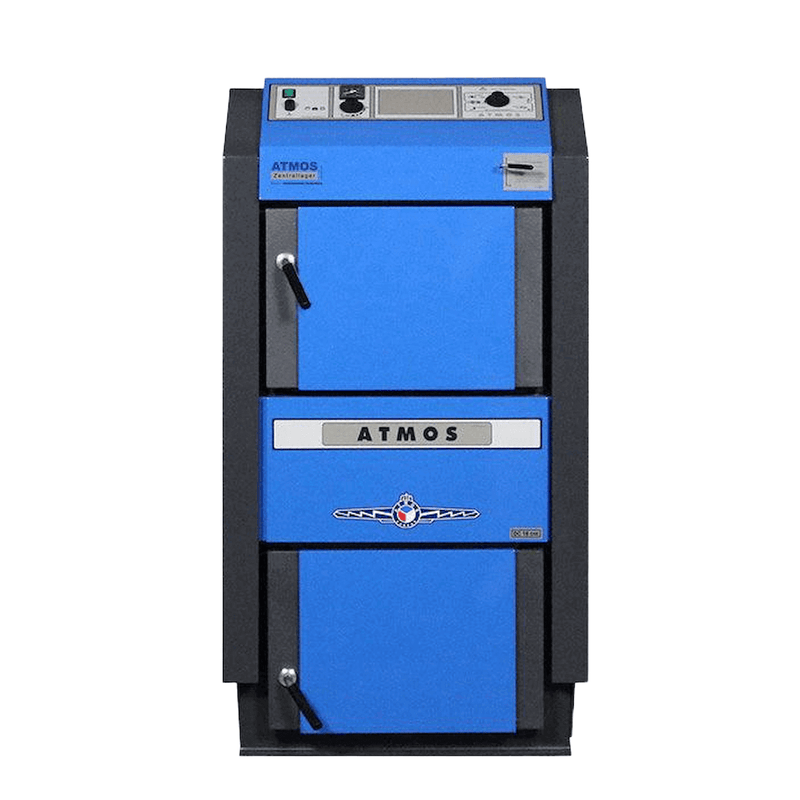

Atmos DC30GSE ar automātisko aizdedzi ir koksnes gazifikācijas katls, kas paredzēts dzīvojamo ēku un līdzīgu objektu centrālajai apkurei ar sausu malku. Pateicoties tā jaudas klasei, katls ir piemērots apkures sistēmām, kurās ir paredzēta jaudīga malkas apkure ar bufertvertni un regulētu sistēmas integrāciju.
Automātiskā koksnes aizdedze nodrošina ērtāku darbību, jo degšanas sākumu var plānot, izmantojot vadības sistēmu. Tādējādi katls ir īpaši interesants lietotājiem, kuri vēlas izmantot klasisko malkas apkuri, bet vēlas lielāku lietošanas ērtību iekurināšanas laikā.
Tehnoloģija un aprīkojums
Katls darbojas pēc koksnes gazifikācijas principa ar dūmu nosūcēju. Degšana notiek keramikas oderētā degkamerā ar uzsildītu primāro un sekundāro gaisu, tādējādi nodrošinot kontrolētu degšanas procesu.
Aprīkojumā ietilpst elektroniskā vadības sistēma ATMOS ACD 04. Automātiskā koksnes aizdedze tiek veikta, izmantojot iebūvētu aizdedzes sistēmu ar aizdedzes kameru un kvēlspirāli. Aizdedzi var plānot, izmantojot laika programmu, apkures sistēmas pieprasījumu vai bufertvertnes temperatūru.
Ikdienas priekšrocības
Ikdienas darbībā dūmu nosūcējs, regulēta gaisa padeve un automātiskā aizdedzes funkcija atvieglo katla lietošanu. Pievienojot malku un veicot apkopi, ventilators palīdz dūmgāzu novadīšanā, savukārt vadības sistēma skaidri parāda galvenos apkures sistēmas darbības stāvokļus.
Lielā iekraušanas atvere un iespēja izmantot malku līdz 530 mm samazina darbietilpību, rīkojoties ar kurināmo. Lai nodrošinātu ilgstoši tīru un drošu iekārtas darbību, izšķiroši svarīgi ir sauss kurināmais, atbilstoša atgaitas temperatūras paaugstināšana, bufertvertne un regulāra tīrīšana.
Sistēmas integrācija un saderība
Atmos DC30GSE ar automātisko aizdedzi ir paredzēts integrācijai ūdenssildes apkures sistēmā. Uzstādīšana ar bufertvertni un atgaitas temperatūras paaugstināšanu ir īpaši svarīga koksnes gazifikācijas katla darbībai, jo tā nodrošina stabilu atgaitas temperatūru un efektīvu saražotā siltuma uzkrāšanu.
ACD04 vadības sistēma atbalsta sistēmas vadību ar katla kontūru, apkures kontūriem, karstā ūdens sagatavošanu un bufertvertni. Konkrētais bufertvertnes tilpums, hidraulika, skurstenis un drošības ierīces jāpielāgo konkrētajai iekārtai.
Tehniskie dati pārskatā
Turpmākie tehniskie dati apkopo svarīgākos verificētos Atmos DC30GSE ar automātisko aizdedzi pamatparametrus.
| Nominālā jauda | 29,8 kW |
| Kurināmais | Sausa malka |
| Degšanas tehnoloģija | Koksnes gazifikācija / ģeneratora gazifikācija |
| Lietderības koeficients | 91,3 % |
| Energoefektivitātes klase | A+ |
| Maks. pieplūdes temperatūra | 90 °C |
| Maks. darba spiediens | 2,5 bar |
| Malkas garums | 530 mm |
| Katla klase | 5 |
| Nepieciešamā vilkme | 20 Pa |
| Dūmgāzu temperatūra | 148 °C |
| Dūmvada pieslēgums | 150 / 152 mm |
| Drošības siltummainis | ir |
| Ieteicamā bufertvertne | jā, vismaz 55 l uz katru 1 kW uzstādītās katla jaudas |
| Aizdedzes sistēma | automātiskā koksnes aizdedze ar aizdedzes kameru un kvēlspirāli |
| Augstums | 1281 mm |
| Platums | 680 mm |
| Dziļums | 1020 mm |
| Spriegums | 230 V |
| Frekvence | 50 Hz |
| Jaudas patēriņš | 50 W normālā darbībā / 550 W, kad ir ieslēgta aizdedze |
| Svars | 466 kg |
Montāža
Montāža tiek veikta, integrējot katlu ūdenssildes apkures sistēmā ar piemērotu skursteņa pieslēgumu, atgaitas temperatūras paaugstināšanu un bufertvertni. Darbībai nepieciešama pietiekami liela uzstādīšanas telpa, atbilstoša sadegšanas gaisa padeve un profesionāli saskaņota dūmgāzu novadīšana.
Uzstādīšana, nodošana ekspluatācijā un instrukcija jāveic kvalificētam speciālistam. Hidrauliskā integrācija, elektriskie pieslēgumi, termiskā drošības izplūde un skursteņa nosacījumi jāpielāgo konkrētajai iekārtai.
Piezīmes
Katls ir paredzēts sausai malkai. Lai nodrošinātu tīru darbību un ilgu kalpošanas laiku, jāizmanto malka ar atbilstošu mitruma saturu.
Koksnes gazifikācijas katliem atgaitas temperatūra, bufertvertne, regulāra tīrīšana un pareizi noregulēta sadegšanas gaisa padeve ir svarīgi priekšnosacījumi uzticamai iekārtas darbībai. Konkrētā jaudas izvēle neaizstāj siltuma slodzes aprēķinu.
Piegādes komplekts
- Atmos DC30GSE koksnes gazifikācijas katls ar automātisko aizdedzi
- Tērauda birste ar piederumiem
- Kurināmā kāsis
- Izpildes krāns
- Lietošanas un apkopes instrukcija
- Vilkm regulators Honeywell FR 124
- Pelnu trauks
- Ierīce bremzēšanas ierīču izvilkšanai no dūmvada
- Piederumu komplekts regulatoram ACD 04
- 1 āra temperatūras sensors AF20-B65
- 3 pieslēguma sensori SF20-B54
- 3 karstā ūdens un bufertvertnes sensori KTF20-65-5M-B
- Aklā kamera, izņemama
- Granulu iekraušanas liekšķere
