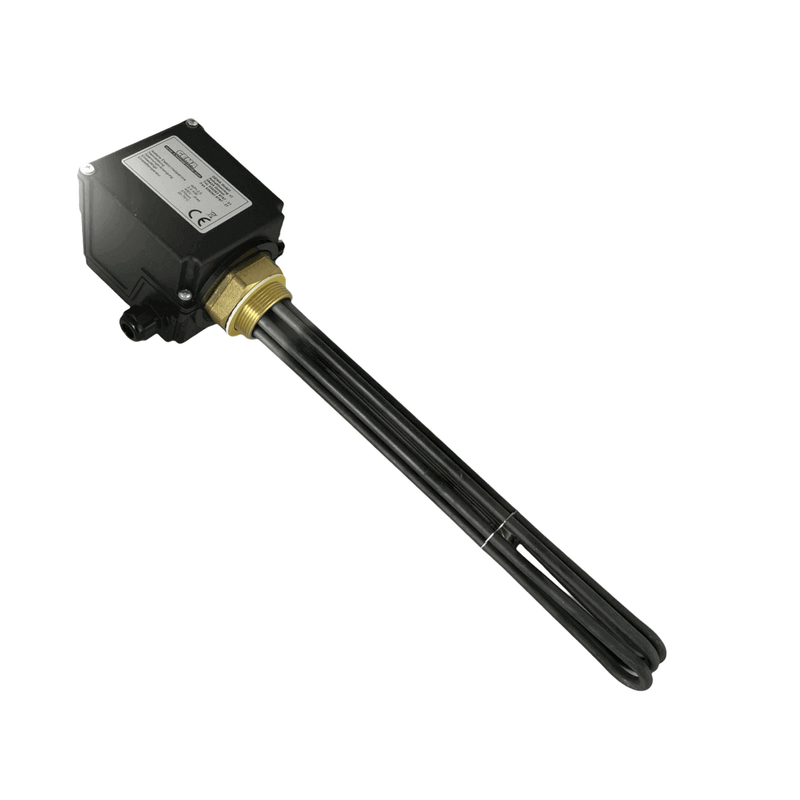

Heizstab Heizpatrone 12 kW AG 1 ½" – Notheizung mit Isoliertrennung
Produktbeschreibung
Die elektrische Heizpatrone mit 12 kW Leistung eignet sich ideal als Notheizung oder Zusatzheizung in Pufferspeichern, Trinkwasserspeichern und Solarspeichern. Dank des robusten Rohrmantelwerkstoffs Incoloy 825 (2.4858) und der integrierten Isoliertrennung ist sie auch für den Dauerbetrieb bestens gerüstet.

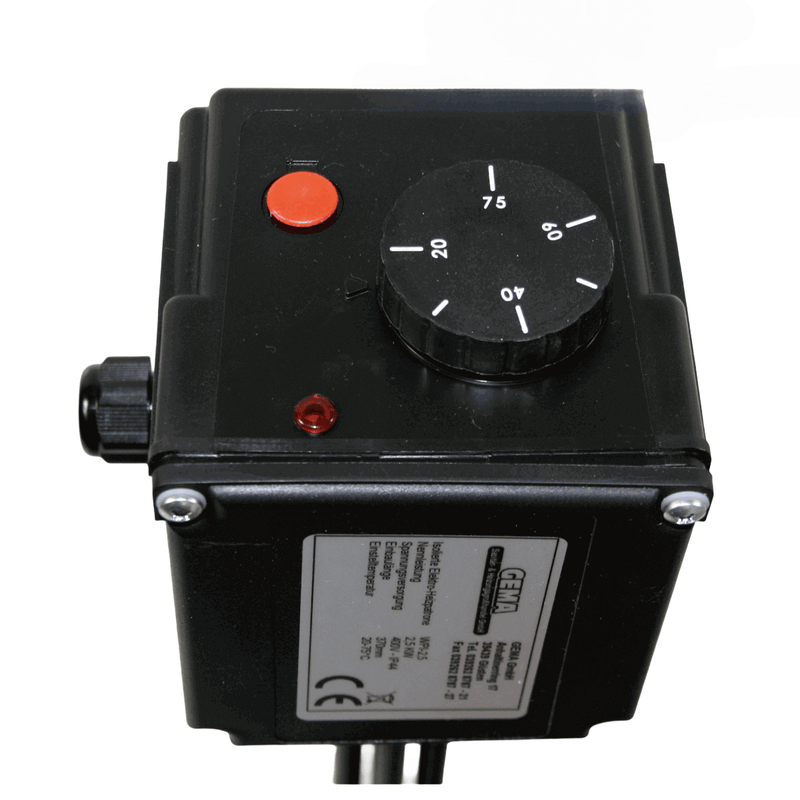

Der Heizstab verfügt über ein stufenlos einstellbares Thermostat (30–75 °C) sowie einen fest eingestellten Sicherheitstemperaturbegrenzer (98 °C). Die unbeheizte Zone von ca. 130 mm ab Dichtfläche garantiert eine sichere Montage ohne Überhitzung nahe der Anschlussstelle.
Technische Daten
Anschluss: 1½" AG; Leistungsabgabe: 12 000 W; Einbaulänge: 760 mm; unbeheizte Länge: 130 mm.
Regelung: stufenloses Thermostat 30–75 °C; Sicherheitstemperaturbegrenzer (STB): fest auf 98 °C; Betriebsspannung: 3~400 V; Schutzart: IP54.
Material Schraubkopf: Messing; Material Gehäuse: Kunststoff (ABS); Rohrmantel: Incoloy 825 für hohe Korrosionsbeständigkeit.
Anwendungsbereiche
Optimal für den Einsatz in Pufferspeichern verschiedener Hersteller mit 1½" AG-Anschluss. Ebenfalls geeignet als Notheizung in Trinkwasserspeichern und emaillierten Stahlspeichern, wo kurzfristig zusätzliche Heizleistung benötigt wird.
Auch in Solarspeichersystemen kann die Heizpatrone unterstützend wirken, um Temperaturverluste über Nacht oder bei geringer Sonneneinstrahlung auszugleichen.
Vorteile und Merkmale
Die integrierte Isoliertrennung verhindert elektrischen Kontakt zwischen Heizwendel und Speicherwand und minimiert Korrosionsrisiken. Der hochwertige Incoloy®-Mantel gewährleistet eine lange Lebensdauer unter härtesten Einsatzbedingungen.
Stufenlose Temperatureinstellung und Sicherheitsthermostat bieten präzise Kontrolle und hohen Schutz. Dank IP54-Zertifizierung ist die Heizpatrone vor Spritzwasser geschützt und für raue Umgebungen geeignet.
Installation und Montage
Prüfen Sie vor der Montage unbedingt die maximale Einbaulänge Ihres Speichers und den Speicherdurchmesser. Die 760 mm Einbaulänge und 130 mm unbeheizte Zone müssen im Inneren des Behälters Platz finden.

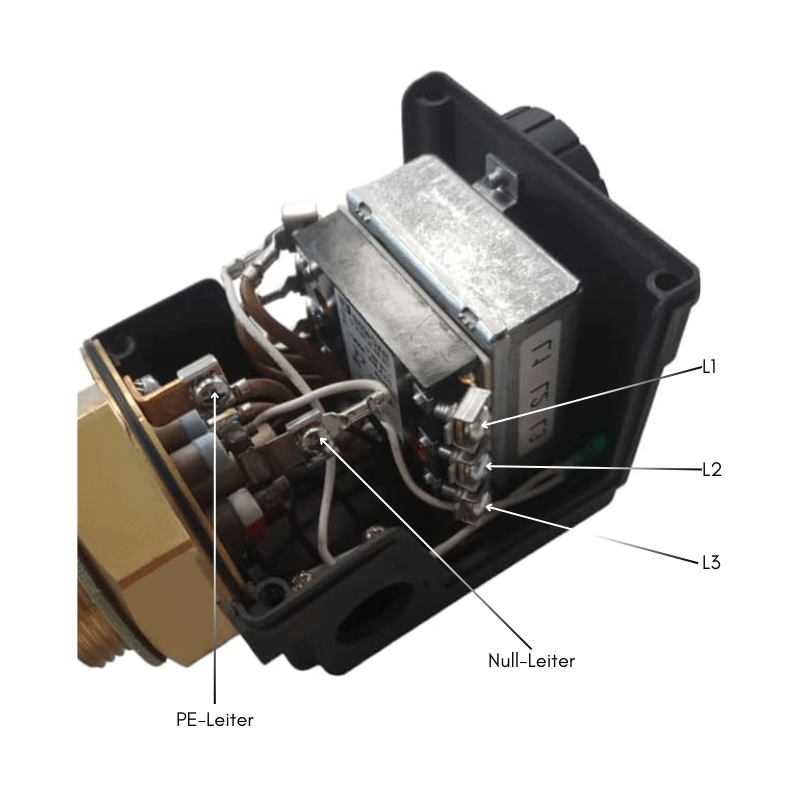

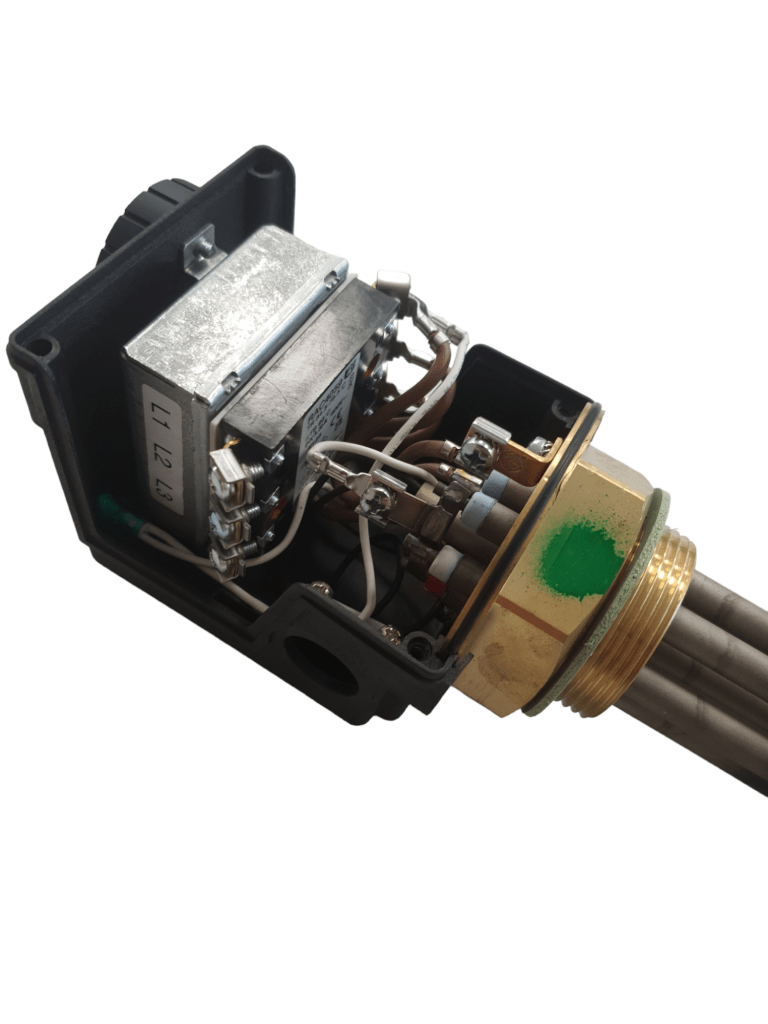

Die Heizpatrone wird einfach in den 1½" AG-Anschluss eingeschraubt und elektrisch an das 3~400 V-Netz angeschlossen. Dank des Messing-Schraubkopfs lässt sie sich sicher und dicht montieren.
Sicherheit und Betrieb

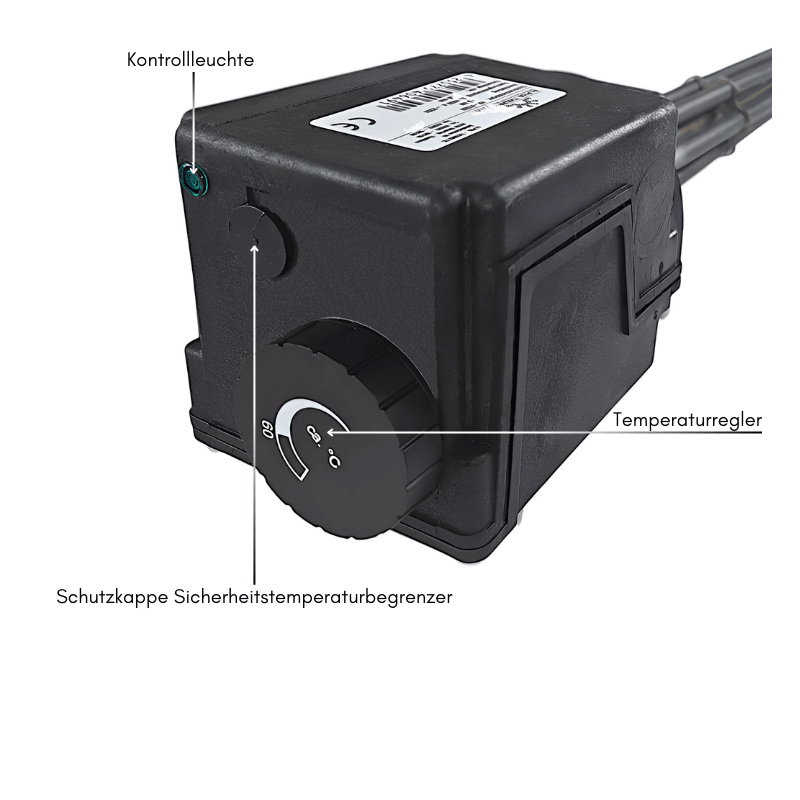

Das stufenlos einstellbare Thermostat ermöglicht Temperaturen zwischen 30 °C und 75 °C, um individuelle Anforderungen an die Wassertemperatur zu erfüllen. Der fest eingestellte Sicherheitstemperaturbegrenzer bei 98 °C schützt vor Überhitzung.
Mit ihrer hohen Schutzart IP54 und der Sicherheitseinrichtung ist die Heizpatrone problemlos in feuchten Umgebungen und in Verbindung mit Trinkwasserbehältern einsetzbar. Für einen sicheren Dauerbetrieb sind alle Komponenten auf maximale Betriebssicherheit ausgelegt.
Technische Daten
- Leistung: 12 kW
- Eintauchtiefe: 760 mm
- Spannung: 3-phasiger Betrieb / 400 V
- Unbeheizter Teil: 130 mm
- Temperaturbereich: 34 - 75 °C
- Gewinde: 1 1/2 "
- Schutzart: IP54
- Heizelement Material: Incoloy 825
- Sicherheitstemperaturbegrenzer: 98 °C
- max. Betriebsdruck: 10 bar
Lieferumfang
- 1x GEMA Elektroheizpatrone 12000 W
- 1x Flachdichtung
- Montageanleitung DE/EN
